【1】系统电抗的计算

系统电抗，百兆为一。容量增减，电抗反比。100除系统容量

例：基准容量 100MVA。当系统容量为100MVA时，系统的电抗为XS*=100/100＝1

当系统容量为200MVA时，系统的电抗为XS*=100/200＝0.5

当系统容量为无穷大时，系统的电抗为XS*=100/∞＝0

系统容量单位：MVA

系统容量应由当地供电部门提供。当不能得到时，可将供电电源出线开关的开断容量

作为系统容量。如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA。则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692＝0.144。

【2】变压器电抗的计算

110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量。

例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875

一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813

变压器容量单位：MVA

这里的系数10.5，7，4.5 实际上就是变压器短路电抗的％数。不同电压等级有不同的值。

【3】电抗器电抗的计算

电抗器的额定电抗除额定容量再打九折。

例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% 。

额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15

电抗器容量单位：MVA

【4】架空线路及电缆电抗的计算

架空线：6KV，等于公里数；10KV，取1/3；35KV，取 3％0

电缆：按架空线再乘0.2。

例：10KV 6KM架空线。架空线路电抗X*=6/3=2

10KV 0.2KM电缆。电缆电抗X*={0.2/3}*0.2=0.013。

这里作了简化，实际上架空线路及电缆的电抗和其截面有关，截面越大电抗越小。

【5】短路容量的计算

电抗加定，去除100。

例：已知短路点前各元件电抗标么值之和为 X*∑=2, 则短路点的短路容量

Sd=100/2=50 MVA。

短路容量单位：MVA

【6】短路电流的计算

6KV，9.2除电抗；10KV，5.5除电抗; 35KV，1.6除电抗; 110KV，0.5除电抗。

0.4KV，150除电抗

例：已知一短路点前各元件电抗标么值之和为 X*∑=2, 短路点电压等级为6KV,

则短路点的短路电流 Id=9.2/2=4.6KA。

短路电流单位：KA

【7】短路冲击电流的计算

1000KVA及以下变压器二次侧短路时：冲击电流有效值Ic=Id, 冲击电流峰值ic=1.8Id

1000KVA以上变压器二次侧短路时：冲击电流有效值Ic=1.5Id, 冲击电流峰值ic=2.5Id

例：已知短路点{1600KVA变压器二次侧}的短路电流 Id=4.6KA，

则该点冲击电流有效值Ic=1.5Id,＝1.5*4.6＝7.36KA,冲击电流峰值ic=2.5Id=2.5*406=11.5KA。

可见短路电流计算的关键是算出短路点前的总电抗{标么值}.但一定要包括系统电抗

5. 举例

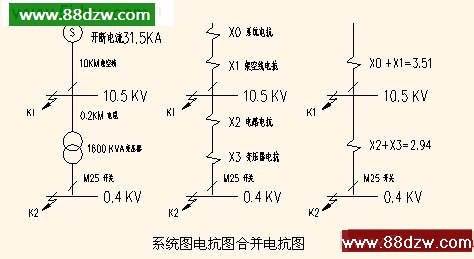

系统见下图.由电业部门区域变电站送出一路10KV架空线路,经10KM后到达企业变电所, 进变电所前有一段200M的电缆.变电所设一台1600KVA变压器. 求K1,K2点的短路参数.


系统容量: S=1.73*U*I=1.73*10.5*31.5=573 MVA

用以上口诀,很容易求得各电抗标么值,一共有4个.

系统电抗 X0=100/573=0.175

10KM,10KV架空线路电抗 X1=10/3=3.333

200M,10KV 电缆线路电抗 X2=(0.2/3)*0.2=0.133

1600KVA 变压器电抗 X3=4.5/1.6=2.81

请注意:以上电抗都是标么值(X*)

将每一段电抗分别相加,得到K1点总电抗=X0+X1=3.51

K2点总电抗=X0+X1+X2+X3=6.45 (不是2.94 !)

再用口诀,即可算出短路电流
