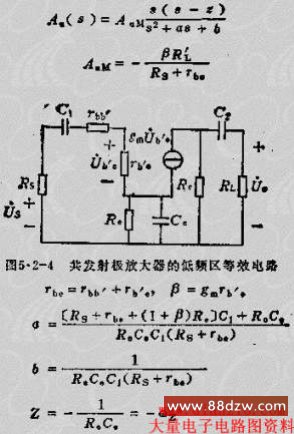

式中AAM为中频源电压增益。

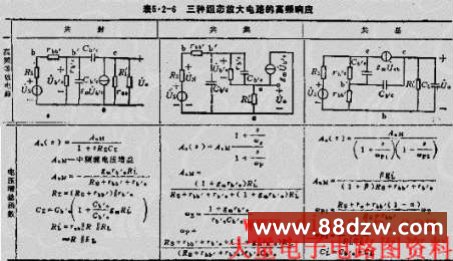

2）三种组态放大器的高频响应

7、级间信号的传递方式

实际应用中为了得到高增益或是高功率，总是把基本放大电路级联成多级放大器，信号通过各级放大到负载端。前级输出信号通过一定方式传递给下一级称之耦合，信号源与放大级、级与级、放大级与负载之间的互相影响必须通过合理设计耦合方式来解决。耦合方式通常有以下三种。

1）阻容耦合 例如两级阻容耦合放大器，第一级的负载电阻便是第二级的输入电阻，两级之间通过电容和负载电阻连接起来的方式称为阻容耦合。其优点隔断级间的直流通路，各级静态工作点是相互独立、互不影响的，从而给电路设计、调整带来方便，只要信号频率不太低，足够大的耦合电容可使信号顺利通过，因而阻容耦合放大器应用广泛。但是，对缓慢变化信号。要求耦合电容太大以致无法实现，因而必须采用下面一种耦合方式，即直接耦合方式。

2）直接耦合 在信号源与放大电路的输入端、放大级各级间、末级放大与负载间采用导线、电阻、二极管、稳压管等直流电流可以通过的元件来实现信号传输的电路，也能放大交变信号，显然信号能够顺利传递，其关健是各级要设置合适的静态工作点。详细情况将在本章第4节中讨论。

3） 图5.2-5为变压器耦合放大器。变压器作为耦合元件，即通过磁耦合将一次交流信号传递到二次。因为变压器一次、二次直流电路相互独立，所以V1、V2的静态工作点是独立的，此外还可根据需要，适当选择一次与二次的匝数比以实现阻抗变换。

图5.2-5  变压器耦合放大器
