构成的可变桥T型衰减器电路示于图5.1-20。

分压式可变衰减器  分压式可变衰减器电路结构如图5.1-21所示。

它应用于载波机简易式电平表中，当它工作在高阻抗负载时，衰减值（例如第二档的衰减值）与电阻值的关系式：

它为一常数，与衰减换档的旋钮位置无关。

本电路各档值计算如下：

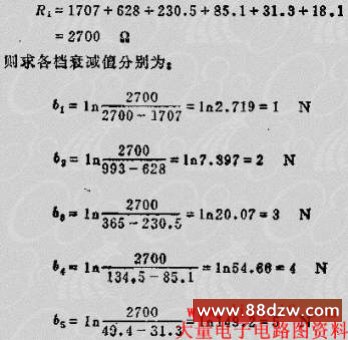

分压式步进衰减器一般接在放大器前面，为了减少放大器对衰减器的分流影响，衰减器总的分压电阻值R1值不宜过大，一般宜在4千欧左右。本电路给出R1值如下：

计算结果表明，每变化一档，就增加1N的衰减值。
