切比雪夫低通滤波器设计
切比雪夫低通滤波器,在通带内衰减呈现等起伏特性,起伏的大小标志着衰减对理想均匀特性的最大偏离,而阻带内以更大的增长速率衰减。
对于匹配型切比雪夫低通滤波器,传输函数的模平方和衰减分别为
式中|K|2为特征函数的模平方;T。(R)为切比雪夫多项式;N为切比雪夫多项式的阶数,也就是滤波器的阶段;R为归一频率,R=W/WP;WP为截止频率;AP为截止频率R=1上的衰减;C为在截止频率R=1上反射系数或衰减;C为在截止频率R=1上反射系数或衰减的度量。

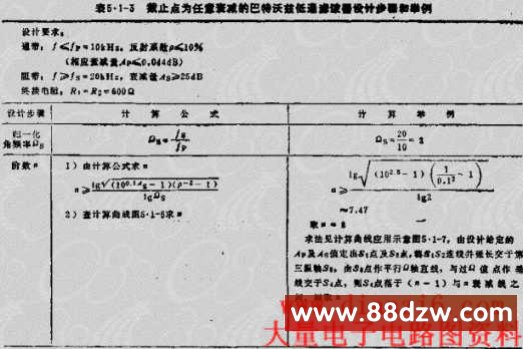

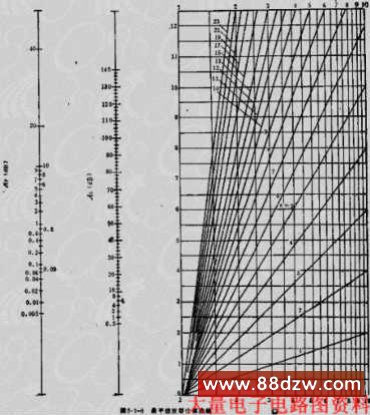

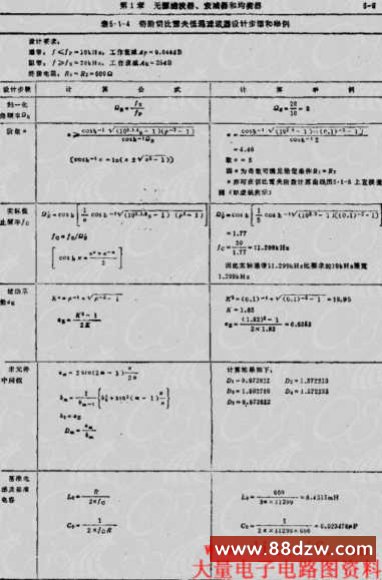

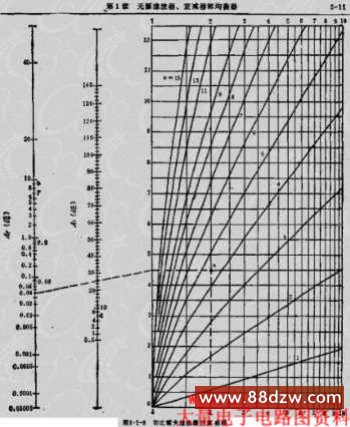

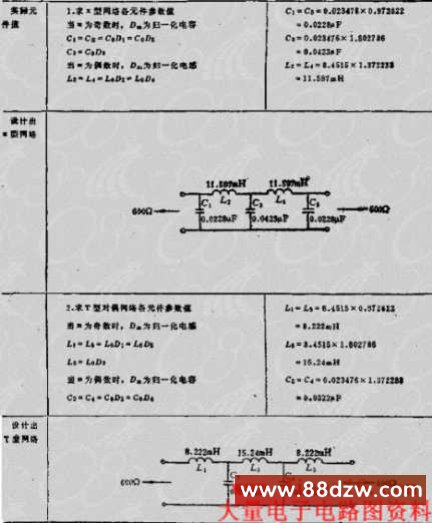

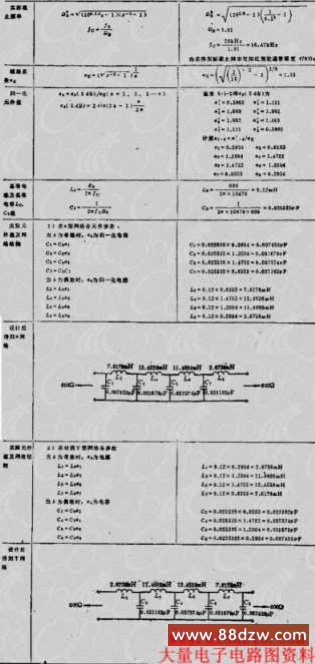

下面只给出奇阶切比雪夫滤波器设计计算的一般形式,因为滤波器两端电阻之比R1/R2完全取决于直流反射系数P(O)或直流衰减A(O),由于奇阶切比雪夫滤波器的A(O)=O或P(O)=O,所以R2=R1。表5.1-4示出这类滤波器的设计步骤和举例。
对于偶阶切比雪夫滤波器,相应的直流衰为A(O)=101G(1+C2)=AP
即A(O)等于在截止频率R=1上的衰减AP,从即|P(O)|等于在R=1上的反射系数P,所以A(O)或P(O)均不相等,必须通过适当的频率变换,得到这类滤波器的一种变换型,才可以应用R2=R1的情况进行分析和计算,请参考文献(1)
滤波器的频率变换与网络转换
应用网络综合法设计滤波器时,一般只设计各种类型低通原型滤波器,而高通、带通和带阻滤波器则可以由低通原型滤波器,借助频率变换原理,通过网络转换而得到。从频率原理来看,选择一个适当的变换式,将低通响应曲线变换为高通、带通

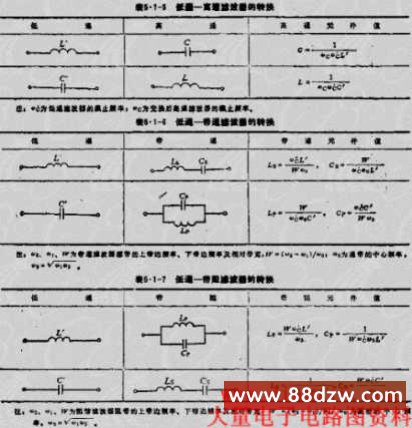

及带阻响应曲线,经过网络转换实现变换后的各类滤波器,其元件参数由低通原型滤波器元件参数值来表示,参见表5.1-5、表5.1-6、表5.1-7。
