  根据图A1的等效电路可知,发射极电流Ie=Ib+Ic又因为Ic=β*Ib(β是晶体管的直流放大系数)所以Ie=Ib+β*Ib=Ib(1+β),又根据电路回路电压定律:Vi=Ib(Rb+Rbe )+Ie*Re=Ib(Rb+Rbe)+Ib(1+β)Re(Rb是晶体管基极电阻,Rbe是基极与发射极之间的电阻,由于Rb和Rbe较少可忽略,那么Vi= Ib(1+β)Re,根据欧姆定律,电路的输入阻抗为Vi/Ib=Ib(1+β)Re/Ib=Re(1+β)。从此式可见电路的输入阻抗是Re的1+β倍,电路的输出阻抗等于Rc与Re的并联总阻抗.经上述分析得出结论:晶体管射随电路具有较高的输入阻抗和较低的输出阻抗。

晶体管电子滤波器
在很多电子电路中,特别是一些小信号放大电路,其电源往往会加入一级晶体管电子滤波器,其电路结构如图J1,设图的右边是一个与电子滤波效果一样的普通RC滤波电路,则它们有以下关系:图的左边 Uec=Ib*R1+Ueb=Ib*R1
因为Iec=β*Ib (β为晶体管的直流放大系数)
所以有Uec=(Iec/β)*R1
图的右边Uec=Rec*Iec 由于左右图互相等效所以有
Rec*Iec=(Iec/β)*R1得Rec=R1/β
两滤波器的滤波性能一般用R与C的乘积来衡量,所以有:
R1*C1=Rec*C1'=(R1/β)*C1'
C1=C1'/β
由上式可知,电子滤波器所需的电容C1比一般RC滤波器所需电容少β倍.打个比方设晶体管的直流放大系数β=100,如果用一般RC滤波器所需电容容量为1000μF,如采用电子滤波器那么电容只需要10μF就满足要求了.

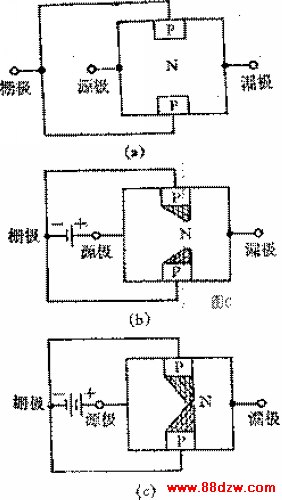

   现在越来越多的电子电路都在使用场效应管,特别是在音响领域更是如此,场效应管与晶体管不同,它是一种电压控制器件(晶体管是电流控制器件),其特性更象电子管,它具有很高的输入阻抗,较大的功率增益,由于是电压控制器件所以噪声小,其结构简图如图C-a.

场效应管是一种单极型晶体管,它只有一个P-N结,在零偏压的状态下,它是导通的,如果在其栅极(G)和源极(S)之间加上一个反向偏压(称栅极偏压)在反向电场作用下P-N变厚(称耗尽区)沟道变窄,其漏极电流将变小,(如图C1-b),反向偏压达到一定时,耗尽区将完全沟道"夹断",此时,场效应管进入截止状态如图C-c,此时的反向偏压我们称之为夹断电压,用Vpo表示,它与栅极电压Vgs和漏源电压Vds之间可近以表示为Vpo=Vps+|Vgs|,这里|Vgs|是Vgs的绝对值.
   在制造场效应管时,如果在栅极材料加入之前,在沟道上先加上一层很薄的绝缘层的话,则将会大大地减小栅极电流,也大大地增加其输入阻抗,由于这一绝缘层的存在,场效应管可工作在正的偏置状态,我们称这种场效应管为绝缘栅型场效应管,又称MOS场效应管,所以场效应管有两种类型,一种是绝缘栅型场效应管,它可工作在反向偏置,零偏置和正向偏置状态,一种是结型栅型效应管,它只能工作在反向偏置状态.
绝缘栅型场效应管又分为增强型和耗尽型两种,我们称在正常情况下导通的为耗尽型场效应管,在正常情况下断开的称增强型效应管.增强型场效应管特点:当Vgs=0时Id(漏极电流)=0,只有当Vgs增加到某一个值时才开始导通,有漏极电流产生.并称开始出现漏极电流时的栅源电压Vgs为开启电压.
耗尽型场效应管的特点,它可以在正或负的栅源电压(正或负偏压)下工作,而且栅极上基本无栅流(非常高的输入电阻).
   结型栅场效应管应用的电路可以使用绝缘栅型场效应管,但绝缘栅增强型场效管应用的电路不能用结型 栅场效应管代替.

可控硅二极管
可控硅在自动控制控制,机电领域,工业电气及家电等方面都有广泛的应用。可控硅是一种有源开关元件,平时它保持在非道通状态,直到由一个较少的控制信号对其触发或称“点火”使其道通,一旦被点火就算撤离触发信号它也保持道通状态,要使其截止可在其阳极与阴极间加上反向电压或将流过可控硅二极管的电流减少到某一个值以下。
