1、结构原理

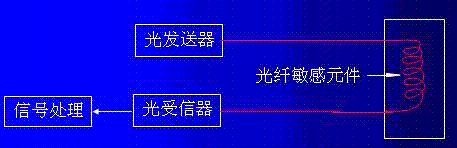

以电为基础的传统传感器是一种把测量的状态转变为可测的电信号的装置。它的电源、敏感元件、信号接收和处理系统以及信息传输均用金属导线连接，见图(a)。光纤传感器则是一种把被测量的状态转变为可测的光信号的装置。由光发送器、敏感元件(光纤或非光纤的)、光接收器、信号处理系统以及光纤构成，见图(b)。

由光发送器发出的光经源光纤引导至敏感元件。这时，光的某一性质受到被测量的调制，已调光经接收光纤耦合到光接收器，使光信号变为电信号，最后经信号处理得到所期待的被测量。

可见,光纤传感器与以电为基础的传统传感器相比较，在测量原理上有本质的差别。传统传感器是以机—电测量为基础，而光纤传感器则以光学测量为基础。
        光是一种电磁波，其波长从极远红外的lmm到极远紫外线的10nm。它的物理作用和生物化学作用主要因其中的电场而引起。因此，讨论光的敏感测量必须考虑光的电矢量E的振动，即

A——电场E的振幅矢量；ω——光波的振动频率；
φ——光相位；t——光的传播时间。
可见，只要使光的强度、偏振态(矢量A的方向)、频率和相位等参量之一随被测量状态的变化而变化，或受被测量调制，那么，通过对光的强度调制、偏振调制、频率调制或相位调制等进行解调，获得所需要的被测量的信息。

 2、光纤传感器的分类

注：MM多模；SM单模；PM偏振保持；a,b,c功能型、非功能型、拾光型
     （1）根据光纤在传感器中的作用
光纤传感器分为功能型、非功能型和拾光型三大类。
   1）功能型（全光纤型）光纤传感器
利用对外界信息具有敏感能力和检测能力的光纤(或特殊光纤)作传感元件，将“传”和“感”合为一体的传感器。光纤不仅起传光作用，而且还利用光纤在外界因素(弯曲、相变)的作用下，其光学特性(光强、相位、偏振态等)的变化来实现“传”和“感”的功能。因此，传感器中光纤是连续的。由于光纤连续，增加其长度，可提高灵敏度。

   2）非功能型（或称传光型）光纤传感器
光纤仅起导光作用，只“传”不“感”，对外界信息的“感觉”功能依靠其他物理性质的功能元件完成。光纤不连续。此类光纤传感器无需特殊光纤及其他特殊技术，比较容易实现，成本低。但灵敏度也较低，用于对灵敏度要求不太高的场合。

   3）拾光型光纤传感器
用光纤作为探头，接收由被测对象辐射的光或被其反射、散射的光。其典型例子如光纤激光多普勒速度计、辐射式光纤温度传感器等。

       （2）根据光受被测对象的调制形式
形式：强度调制型、偏振调制、频率调制、相位调制。
        1）强度调制型光纤传感器

[1] [2]  下一页
