    色环电阻的规则是最后一圈代表误差，对于四环电阻，前二环代表有效值，第三环代表乘上的次方数。不要怕，记住颜色和数码就行啦，其他的不用记。有一个秘诀：面对一个色环电阻，找出金色或银色的一端，并将它朝下，从头开始读色环。例如第一环是棕色的，第二环是黑色的，第三环是红色的，第四环是金色的，那么它的电阻值是1、0，第三环是添零的个数，这个电阻添2个零，所以它的实际阻值是1000Ω，即1kΩ。

三、可变电阻
    可变电阻又称为电位器，电子设备上的音量电位器就是个可变电阻。但是一般认为电位器都是可以被手动调节的，而可变电阻一般都较小，装在电路板上不经常调节。可变电阻有三个引脚，其中两个引脚之间的电阻值固定，并将该电阻值称为这个可变电阻的阻值。第三个引脚与任两个引脚间的电阻值可以随着轴臂的旋转而改变。这样，可以调节电路中的电压或电流，达到调节的效果。

四、特种电阻

    光敏电阻 是一种电阻值随外界光照强弱（明暗）变化而变化的元件，光越强阻值越小，光越弱阻值越大。其外形和电路符号如图2所示。如果把光敏电阻的两个引脚接在万用表的表笔上，用万用表的R×1k挡测量在不同的光照下光敏电阻的阻值：将光敏电阻从较暗的抽屉里移到阳光下或灯光上，万用表读数将会发生变化。在完全黑暗处，光敏电阻的阻值可达几兆欧以上（万用表指示电阻为无穷大，即指针不动），而在较强光线下，阻值可降到几千欧甚至1千欧以下。
? ? 利用这一特性，可以制作各种光控的小电路来。事实上街边的路灯大多是用光控开关自动控制的，其中一个重要的元器件就是光敏电阻（或者是光敏三级管，一种功能相似的带放大作用的半导体元件）。光敏电阻是在陶瓷基座上沉积一层硫化镉（CdS）膜后制成的， 实际上也是一种半导体元件。新村里声控楼道灯在白天不会点亮，也是因为光敏电阻在起作用。我们可以用它制作电子报晓鸡，清晨天亮时喔喔叫。

    热敏电阻是一个特殊的半导体器件，它的电阻值随着其表面温度的高低的变化而变化。它原本是为了使电子设备在不同的环境温度下正常工作而使用的，叫做温度补偿。新型的电脑主板都有CPU测温、超温报警功能，就是利用了的热敏电阻。

这是常用的电阻：

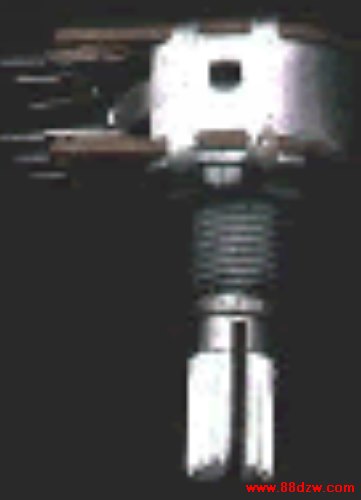

这是音响用音量电位器：

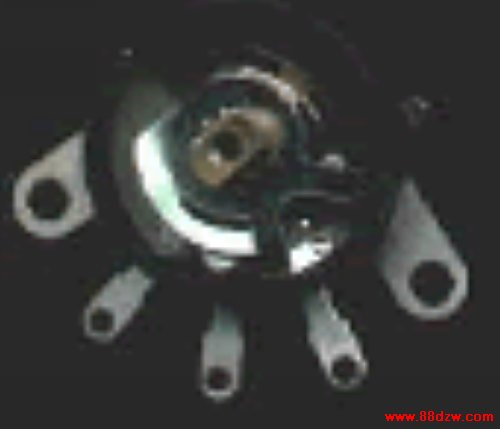

这是收音机用音量电位器，带开关：
