幻灯机与投影仪,标签:电子电路基础,模拟电路基础,http://www.88dzw.com2.投影仪的其他部件及电路
投影仪中还有一些重要的电器设备和通风设备,如图2-2-8所示。其中变压器将220 V市电转变成24 V交流电压,供放映灯泡使用。放映灯泡多为24 V/300 W溴钨灯,工作时有大量热量产生,如果任其积累,机内温度必然升高,将损坏螺纹透镜和电器设备。因此机内装有鼠笼式风扇,将机内热量及时排出机外,降低机内温度。旋转调焦纽将带动放映镜头及平面反射镜沿竖直方向上下移动,改变放映镜头与物(投影片)之间的距离,实现调焦过程。另外,平面反射镜的仰角可调,改变仰角,可调整银幕上影像的高度。反射镜还可以在水平面内做360度旋转,从而在不移动机身的情况下,可使影像投影在放映室任何一面墙壁上。
投影仪的电路如图2-2-9所示,其中K1电源开关是联动的,保证风扇和灯泡同时开或关。K2保险开关也叫片门开关,位置在聚光镜载物板(投影仪片门)下方。当片门掀起,片门开关断,使工作开关失效,灯泡和风扇不工作;片门落下时该开关通,工作开关恢复作用。

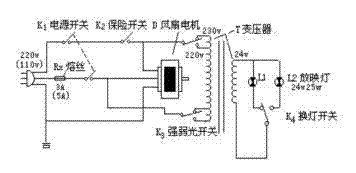

图2-2-9 投影仪的电原理图
目前,还有一种高亮度投影仪,其结构与普通投影仪大体相同,只是光源不用溴钨灯而改用光效是溴钨灯2~3倍的镝灯,使用方法可参考反射式幻灯机中的有关部分。
(二)投影仪的使用
1.投影设备的一般调整
①调整光斑,就是使光斑均匀地投射到银幕上。如果不均匀,可调整灯泡与反光碗或聚光镜的位置,动作要慢一些,直到调匀为止。
②调整光程,就是使银幕上相对光轴的各对称点的光程相等。如挪动幻灯机的位置、角度以及银幕张挂的位置和倾角等,使银幕与入射光轴线垂直,画面就不产生梯形畸变。
③调整距离,就是调整幻灯机与银幕的距离而改变影像的大小。一般来说,影像的宽或高应为教室长度的1/5。
④调整焦距,就是调整镜头与被放映物的距离,使画面呈现最佳的清晰状态。
2.投影仪特殊操作部件的用法
(1)色调调整旋钮的用法
在调焦过程中,如果发现画面中心部位和边缘部分不能同时调整清晰,或影像线条出现彩色镶边(注意不是指投影光斑边缘部分出现的彩边),应调节色调调整旋钮,使之正常。
(2)强弱光开关的用法
如果室内光线太强,冲淡了银幕上的影像,投影仪可用强光,即把强弱光开关掷于强光位置。在强光位工作时,灯泡电压比正常时高,将使灯泡寿命缩短,所以在可用可不用强光时尽量不使用强光。但关机时要先把强弱光开关置于弱光位置。
(3)换灯开关的用法
如果投影仪在放映过程中灯泡正常损坏,可以将换灯开关置于另一位置,电路接通备用灯泡,达到快捷更换灯泡的目的。
三、幻灯机、投影仪的维护
正确及时维护设备,是充分发挥设备效益,延长设备寿命的重要保证。对于幻灯机投影仪来说,其维护项目主要是清洁、润滑、防潮和更换损坏部件等。
1.清洁
镜头有灰尘时要用吹气球吹去,或用软毛刷刷去,有其他污垢时用镜头纸擦掉。螺纹透镜是有机玻璃制成的,极易划伤,清洁时应采用水洗的方法。
2.润滑
凡是运转中机件间发生相对摩擦的部位都应定期加油,但橡胶件和塑料件上不必加油。
3.防潮和定期通电
机器长期闲置时,每季度要通电开机半小时,以驱赶内部潮气,同时电路中的电容器经过充电,也会延长寿命。
4.更换灯泡
更换放映灯泡是维修工作中较频繁的项目。换上新放映灯泡后,若出现银幕上光不均匀、缺角、清晰度差等现象,说明新换灯泡灯丝不在光轴上或不在聚光镜焦点处。准确判断方法:打开投影仪电源开关,载物台上不放投影片,直接调焦,使螺纹透镜的螺纹在银幕上看清晰,然后将有直径3 mm小孔的纸张铺在载物台上,边调整纸的位置,边看银幕上的影像,使小孔恰好处于螺纹透镜的圆心,把该纸位置固定,再取下放映镜头,在镜头位置用白纸做幕,若只有一个灯丝像,说明灯泡位置正确。如果在像的旁边还有一个光点,就是灯泡位置不正确的表现。纠正时要先关机,等灯泡冷却后再操作,以防烫伤。
