模拟电路网络课件 第一节:电子系统与信号

1.1 电子系统与信号

1.1.1 电子系统

所谓电子系统，通常是指由若干相互联接、相互作用的基本电路组成的具有特定功能的电路整体。由于大规模集成电路和模拟-数字混合集成电路的大量出现，单个芯片也可以自成一个系统。例如，目前有多种单个芯片构成的数据采集系统产品，芯片内部往往包括多路模拟开关、可编程放大电路、取样保持电路、模数转换电路、数字信号传输与控制电路等多种功能电路，并且已互相联接成为一个单片电子系统。这样的单片系统是功能更为完善的电子系统中的一个组成部分。一个比较复杂而完善的电子系统，往往是由许多个子系统所构成。从结构上来看，它可能是两组或是多级的。

在许多情况下，电子系统必须与其他物理系统相结合，才能构成完整的实用系统。例如，常见的VCD系统，在光盘上记录的声音和图像信号，是通过激光传感系统转化为电信号的，而光盘的同步旋转和激光探头的移动则是通过电子系统控制的精密机械系统实现的。

1.1.2 信号及频谱

一、信号与电信号

一般地说，信号是信息的载体。例如，声音信号可以传达语言、音乐或其他信息，图像信号可以传达人类视觉系统能够接受的图像信息。上一个知识点中的温度波动曲线表示的是拉丝塔上加热炉内温度随时间而变化的信号，它是以信号波形表达信息的。

上述声音信号、图像信号和温度信号均为非电信号，无法直接传递给电子系统。这些非电物理量需要用适当的传感器将其转换为电信号，才能输入到电子系统中。转换后得到的电信号就代表相应物理量一定的信息。

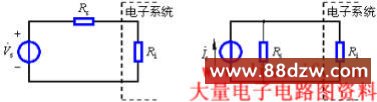

图1

(a)	(b)
