图1b所示电路，与图1a相比多了一个反相器。由图可得

五、调制与解调

调制和解调在通信、广播、电视和遥控等领域中得到广泛的应用。利用模拟乘法器的功能很容易实现调制和解调的功能。

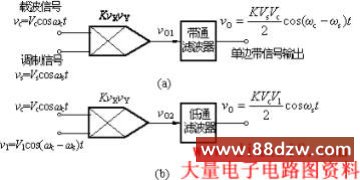

(a) 振幅调制器  (b) 振幅解调器 图 1

　

调制

现以无线电调幅广播为例来说明调幅原理。在这种调制过程中，音频信号需用高频信号来运载，这里的高频信号称为载波信号，音频信号称为调制信号。将音频信号“装载”于高频信号的过程称为调制。

在图1a中，模拟乘法器的两个输入端加入载波信号vc=VcCOSwct和调制信号vs=Vscoswst。模拟乘法器的输出电压为

vO1=KVsVccoswst coswct=V coswct（1）

式中V=KVsVccoswst，是已调信号vO1的振幅，V是随调制信号vs而变化的，故称为调幅（AM）而式（1）又可改写为

  （2）

由上式可见，乘法器的输出是一标准的调幅波。输出电压的频谱仅由两个边频（wc+ws）和（wc–ws）组成。实际上，音频信号的ws不是单一频率，而是一个频带，如20Hz~5kHz。若载波信号的频率为fc=800kHz时，则下边频（wc–ws）和上边频（wc+ws）成为下边带和上边带，即以载波的频率800kHz为中心的频带。

若在调制器输出端加一个带通滤波器，滤掉频率为（wc+ws）的上边带信号，如图1a所示，就变成单边带振幅调制器，它的输出电压为

   （3）

解调
