3.9 多级放大电路
一、多级放大电路及其耦合方式
在许多应用场合,要求放大器有较高的放大倍数及合适的输入、输出电阻,如用单级放大器很难达到要求。因此,需要将多个不同组态的基本放大器级联起来,充分利用它们的特点,合理组合构成多级放大器,用尽可能少的级数,满足系统对放大倍数、输入、输出电阻等动态指标的要求。
多级放大器中各级之间连接方式称为耦合方式。级间耦合时,一方面要确保各级放大器有合适的直流工作点,另一方面应使前级输出信号尽可能不衰减地加到后级的输入。常用的耦合方式有阻容耦合、直接耦合、变压器耦合和光电耦合等。
二、阻容耦合方式
连接方式框图
阻容耦合的连接方框图如图1所示。
特点
1)由于电容器隔直流而通交流,所以各级的直流工作点相互独立,而且,只要耦合电容选得足够大,则较低频率的信号也能由前级几乎不衰减地加到后级,实现逐级放大。
2)阻容耦合放大电路的低频特性差,不能放大变化缓慢的信号。这是因为耦合电容对这类信号呈现出很大的容抗,信号的一部分甚至全部几乎衰减在耦合电容上。
3)由于集成电路中制造大容量电容很困难,所以这种耦合方式不便于集成化。
三、直接耦合方式
直接耦合是把前级的输出端直接或通过恒压器件接到下级输入端。
特点
1. 这种耦合方式不仅可放大缓变信号,而且便于集成。

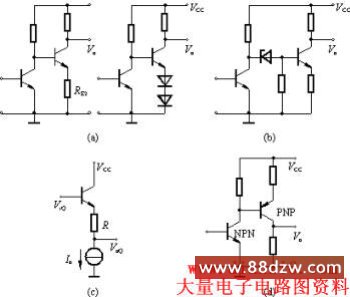

2. 由于前后级之间的直流连通,使各级工作点互相影响,不能独立。因此,必须考虑各级间直流电平的配置问题,以使每一级都有合适的工作点。图1给出了几种电平配置的实例。
(a) 垫高后级的发射极电位;(b) 稳压管电平移位; |
