模拟电路网络课件 第二十八节:集成电路运算放大器的参数

运算放大器的参数 。VIO的大小反应了运放制造中电路的对称程度和电位配合情况。VIO值愈大，说明电路的对称程度愈差，一般约为±（1~10）mV。 时，偏置电流为        （1）                        （2）

4．温度漂移 。                  （3）

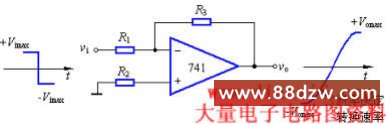

图3

转换速率的大小与许多因素有关，其中主要是与运放所加的补偿电容，运放本身各级BJT的极间电容、杂散电容，以及放大电路提供的充电电流等因素有关。在输入大信号的瞬变过程中，输出电压只有在电路的电容被充电后才随输入电压作线性变化，通常要求运放的SR大于信号变化斜率的绝对值。 ，输出电压 。输出电压的最大变化速率为                 （4） SR≥2pfVom               （5） ，当输出电压幅值Vom=10V时，它的最大不失真频率应为8kHz。
