模拟电路网络课件 第四节:PN结的形成,标签:电子电路基础,模拟电路基础,http://www.88dzw.com当PN结外加反相电压|vD|小于击穿电压(VBR)时,iD≈–IS。IS很小且随温度变化。当反向电压的绝对值达到|VBR|后,反向电流会突然增大,此时PN结处于“反向击穿”状态。发生反向击穿时,在反向电流很大的变化范围内,PN结两端电压几乎不变。
反向击穿分为电击穿和热击穿,电击穿包括雪崩击穿和齐纳击穿。PN结热击穿后电流很大,电压又很高,消耗在结上的功率很大,容易使PN结发热,把PN结烧毁。热击穿是不可逆的。
雪崩击穿
|

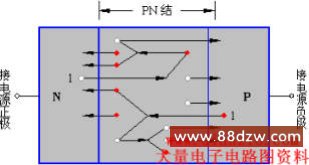

PN结的雪崩击穿符号 |
当PN结反向电压增加时,空间电荷区中的电场随着增强。这样,通过空间电荷区的电子和空穴,就会在电场作用下获得的能量增大,在晶体中运动的电子和空六将不断地与晶体原子又发生碰撞,当电子和空穴的能量足够大时,通过这样的碰撞的可使共价键中的电子激发形成自由电子–空穴对。新产生的电子和空穴也向相反的方向运动,重新获得能量,又可通过碰撞,再产生电子–空穴对,这就是载流子的倍增效应。当反向电压增大到某一数值后,载流子的倍增情况就像在陡峻的积雪山坡上发生雪崩一样,载流子增加得多而快,这样,反向电流剧增, PN结就发生雪崩击穿。
