输出电压vO与时间t的关系如动画所示。

对于实际的积分电路，由于集成运放输入失调电压、输入偏置电流和失调电流的影响，常常会出现积分误差，可选用VIO、Im、IIO较小和低漂移的运放，或选用输入级为FET组砀BiFET运放。

积分电容器的漏电流也是产生积分误差的原因之一，因此，选用泄漏电阻大的电容器，如薄膜电容、聚苯乙烯电容器以减少积分误差。

图1所示的积分器可用作显示器的扫描电 路 或将方波转换为三角波等。

六、微分电路

1. 基本微分电路

微分是积分的逆运算，将基本积分电路中的电阻和电容元件位置互换，便得到图1所示的微分电路。

在这个电路中，同样存在虚地和虚断，因此可得

上式表明，输出电压vO与输入电压的微分 成正比。

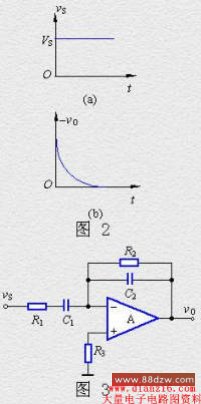

当输入电压vS为阶跃信号时，考虑到信号源总存在内阻，在t=0时，输出电压仍为一个有限值，随着电容器C的充电。输出电压vOo将逐渐地衰减，最后趋近于零，如图2所示。

　

2. 改进型微分电路

当输入电压为正弦信号vS=sinwt时，则输出电压vO=–RCwcoswt。此时vO的输出幅度将随频率的增加而线性地增加。说明微分电路对高频噪声特别敏感，故它的抗干扰能力差。另外，对反馈信号具有滞后作用的RC环节，与集成运放内部电路的滞后作用叠架在一起，可能引起自激振荡。再者vS突变时，输入电流会较大，输入电流与反馈电阻的乘积可能超过集成运主的最大输出电压，有可能使电路不能正常工作。一种改进型的微分电路如图3所示。其中R1起限流作用，R2和C2并联起相位补偿作用。该电路是近似的微分电路。
