     （4）

式中， ，称为回路品质因数，其值一般在几十至几百范围内。

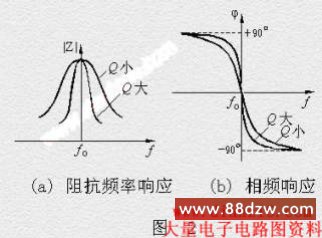

由式（2）可画出回路的阻抗频率响应和相频响应如图2所示。由图及式（4）可见，R值越小Q值越大，谐振时的阻抗值就越大，相角频率变化的程度越急剧，选频效果越好。

LC振荡电路主要用来产生高频正弦波信号，电路中的选频网络由电感和电容组成。常见的LC正弦波振荡电路有变压器反馈式、电感三点式和电容三点式。它们的选频网络采用LC并联谐振回路。

（3）谐振时输入电流与回路电流之间的关系

由图1和式（4）有

通常 ，所以 。可见谐振时，LC并联电路的回路电流 或 比输入电流 大得多，即
