二、同相开关电容积分器和反相开关电容积分器

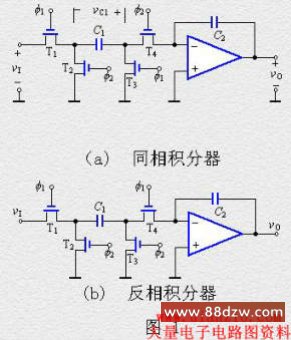

开关电容积分器电路如图1所示。由图a可知，当f1为高电平，T1、T3导通，vI对C1充电；当vI为正，在图示vC1的假定正向下，充电结果vC1有一负电压。当f2为高电平时，vC1将加到运放的反相端，使vO为正，与vI同相，因此，图1a是同相积分电路。如果将T3、T4的时钟相位反相，如图1b所示，读者不难证明，图b具有反相积分器的功能。

　

　

　

　

三、RC有源积分滤波器转换成开关电容滤波器

图1所示为双二阶（带通和低通）RC有源滤波器，运放A1和A3构成反相积分器，而A2构成单位增益反相器，因而A2、A3构成同相积分器。

对于输入信号来说，vo1具有二阶带通特性，而vo3具有低通特性。其传递函数分别为

（1）

（2）

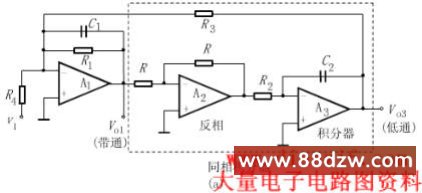

(a)双二阶RC有源滤波器

图1

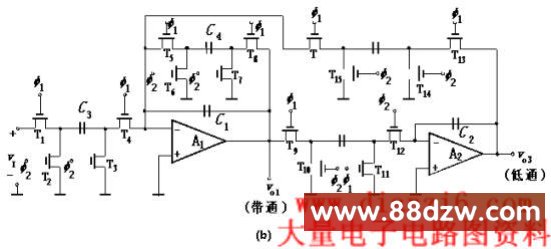

(b)对应的开关电容滤波器

在前述开关电容积分器的基础上，根据等效关系，由图a得到图b所示的开关电容带通滤波器和低通滤波器电路。图b中T1~T4和C3、T5~T8和C4、T9~T12和C5，T13~T16和C6分别等效图a中的R4、R1、R2和R3。而图a中的同相积分器，在图b中由T9~T12、C5、C2和运放A2所组成的同相积分器所代替。

四、单片集成开关电容滤波器

自1978年以来，国外已批量生产了各种开关电容滤波器，在脉冲调制编码（PCM）通信①语言信号处理等领域得到了广泛应用，仅美国就有多家公司生产各种开关电容滤波器。目前生产品种数量多、性能好、频率和相位特性最佳的是Linear Technology公司。下面以该公司的产品为例作一简单介绍。
