复频域(s域)中的电路定律、电路元件及其模型
[09-12 12:55:29] 来源:http://www.88dzw.com 电路基础 阅读:8345次
文章摘要:图9-4-2(a)表示线性电感元件的时域模型,当其电压电流参考方向一致时,电压电流的时域关系式是:经拉普拉斯变换后得: (式9-4-2)根据(式9-4-2)可以画出电感元件的复频域模型,如图9-4-2(b)所示,其中sL称为电感的运算感抗,取决于电感电流的初始值,称为附加运算电压。三、线性电容元件图9-4-3图9-4-3(a)表示线性电容元件的时域模型,当其电压电流参考方向一致时,电压电流的时域关系式是:经拉普拉斯变换后得: (式9-4-3)根据(式9-4-3)可以画出电容元件的复频域模型,如图9-4-3(b)所示,其中称为电容的运算容抗,取决于电容电压的初始值,称为附加运算电压。四、独
复频域(s域)中的电路定律、电路元件及其模型,标签:电子电路基础,模拟电路基础,http://www.88dzw.com图9-4-2(a)表示线性电感元件的时域模型,当其电压电流参考方向一致时,电压电流的时域关系式是:
经拉普拉斯变换后得:
(式9-4-2)
根据(式9-4-2)可以画出电感元件的复频域模型,如图9-4-2(b)所示,其中sL称为电感的运算感抗,取决于电感电流的初始值,称为附加运算电压。
三、线性电容元件

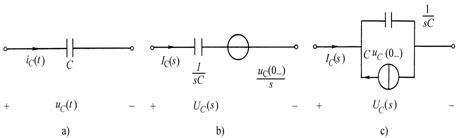

图9-4-3
图9-4-3(a)表示线性电容元件的时域模型,当其电压电流参考方向一致时,电压电流的时域关系式是:
经拉普拉斯变换后得:
(式9-4-3)
根据(式9-4-3)可以画出电容元件的复频域模型,如图9-4-3(b)所示,其中称为电容的运算容抗,取决于电容电压的初始值,称为附加运算电压。
四、独立电源
对于独立电压源、电流源,只需将相应的电压源电压、电流源电流的时域表达式,经过拉普拉斯变换,得到相应的象函数即可。例如:直流电压源电压
Tag:电路基础,电子电路基础,模拟电路基础,电路基础
