什么是配线架(pantch pannel)
[09-12 13:24:07] 来源:http://www.88dzw.com 电路基础 阅读:8647次
文章摘要:110JP指110Cat5 Jack Panels,是110型模块插孔配线架,它有一个110型配线架装置和与其相连接的8针模块化插座,这种设计使在110交叉连接现场的模块端接可避免中间部件的使用并节省劳动力(图2-43)。图2-44为110型模块插孔配线架安装图。此主题相关图片如下: 图2-43 110型模块插孔配线架 图2-44 110型模块插孔配线架安装图110 VisiPatch TM 是110 IDC技术的革新,独特的反向暗桩式跳线管理,增加了配线密度,减少线缆混乱,线路管理整洁美观,有墙面安装式及机柜安装式,并且可垂直叠加(图2-45)。110 VisiPatch配线架安装见图2-4
什么是配线架(pantch pannel),标签:电子电路基础,模拟电路基础,http://www.88dzw.com110JP指110Cat5 Jack Panels,是110型模块插孔配线架,它有一个110型配线架装置和与其相连接的8针模块化插座,这种设计使在110交叉连接现场的模块端接可避免中间部件的使用并节省劳动力(图2-43)。图2-44为110型模块插孔配线架安装图。
此主题相关图片如下:

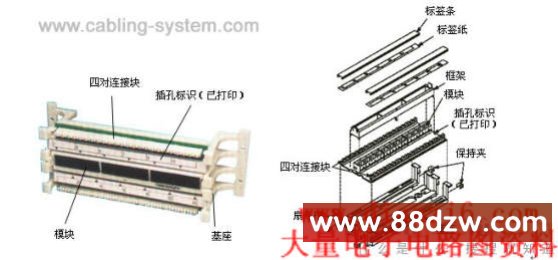

图2-43 110型模块插孔配线架 图2-44 110型模块插孔配线架安装图
110 VisiPatch TM 是110 IDC技术的革新,独特的反向暗桩式跳线管理,增加了配线密度,减少线缆混乱,线路管理整洁美观,有墙面安装式及机柜安装式,并且可垂直叠加(图2-45)。110 VisiPatch配线架安装见图2-46。
此主题相关图片如下:

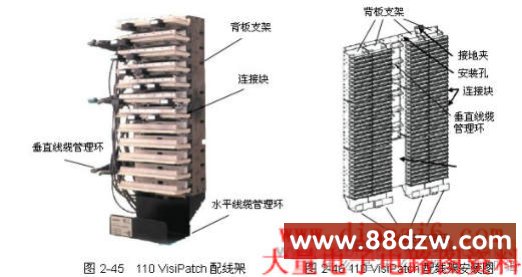

图2-45 110 VisiPatch配线架 图2-46 110 VisiPatch配线架安装图

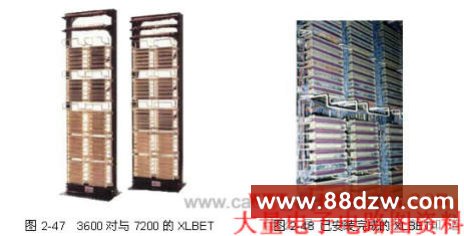

超大型建筑物进线终端架系统XLBET适用于建筑群(校园)子系统,用来连接从中心机房来的电话网络电缆。设计它是因为有些场所需要大的进线设备和专用小交换机(PBX),充分利用机房的空间范围是十分重要。每个模块按24in(61cm)×23in(58.4cm)标准设计,以7ft(2.13cm)高的单片或双面钢质中继导规间隔。超大建筑物进线终端架系统最大负载能力为平行安装110AW2-300对线。每个架上有透明的指示标签。它包括主要的三个部份:框架模块、配线架模块和保护模块。框架模块含有一种轻型焊接钢制框架,两种设计形式:单面3600对与双面7200对(图2-47、图2-48)。
此主题相关图片如下:
以下省略...................
..............................
.............................
.............................
模块式快速配线架又称为机柜式配线架,是一种19’’的模块式嵌座配线架,线架后部以安装在一块印刷电路板(PWB)上的10D连接块为特色,这些连接块计划用于端接工作站、设备、或中继电缆。110D绝缘移动接头(IDC)区通过印刷电路板(PWB)的内部连接已与配线架前部的8 –Pin模块式嵌座联结起来。配线架是一种19’’ EIA RS-310导轨安装单元,可容纳24、32、64或96个嵌座。其中24口配线架高度为2U(89.0mm)。机架式配线架附件包括标签与嵌入式图标,方便用户对信息点进行标识,机架式配线架在19‘标准机柜上安装时,还需选配水平线缆管理环和垂直线缆管理环。

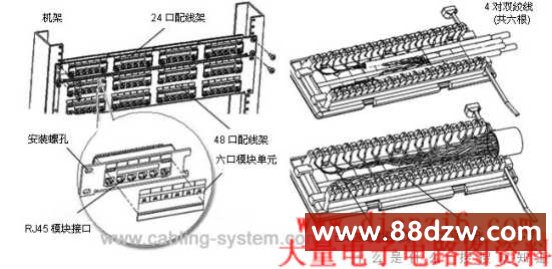

模块式快速配线架使得管理区外观整洁、维护方便(图2-63)。如图2-64所示,一个24口模块式配线架可以端接6根4对双绞线,当然这时会有一对是空闲的。它也可端接一根25对双绞线。
