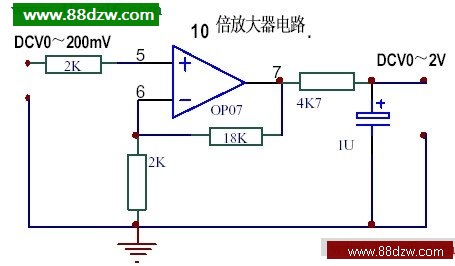

     如果把它应用在基本量程为 ±200.0mV 的数字电压表上，就相当于把分辨力提高了 10 倍，在一些测量领域中，传感器的信号往往觉得太小了，这时，可以考虑在数字电压表前面加上这种放大器来提高分辨力。

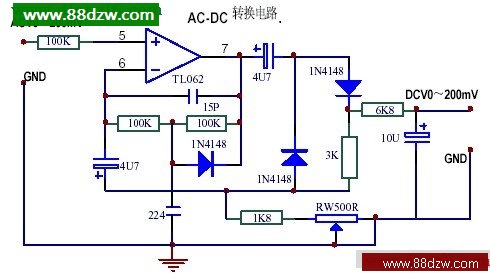

    在电流或者电压的测量中，经常遇见测量的并不是直流而是交流，这时候，绝对不可以把交流信号直接输入到数字电压表去，必须先把被测的交流信号变成直流信号后，才可以送入数字电压表进行测量。下图就是一个把交流信号转换成为直流信号的参考电路。（说明：更好的交流转换成为直流的电路是一种“真有效值”转换电路，但是由于其专用芯片价格昂贵，多应用在一些高档场合。）
    本电路中，输入的是 0～200.0mV 的交流信号，输出的是 0～200.0mV 的直流信号，从信号幅度来看，并不要求电路进行任何放大，但是，正是电路本身具有的放大作用，才保证了其几乎没有损失地进行 AC － DC 的信号转换。因此，这里使用的是低功耗的高阻输入运算放大器，其不灵敏区仅仅只有 2mV 左右，在普通数字万用表中大量使用，电路大同小异。

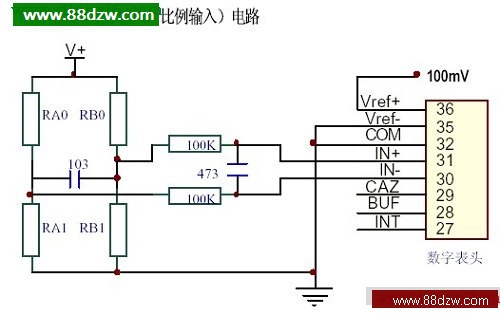

在温度测量和其他物理及化学量的测量中，经常会出现“零点”的时候信号不是零的情况，这时候，下面的“电桥输入”电路就被优先采用了。可以根据被测信号的特点，用传感器替换电桥回路中的某一个电阻元件。数字电压表的两个输入端也不再有接地点，作为一种典型的“差分”输入来使用了。

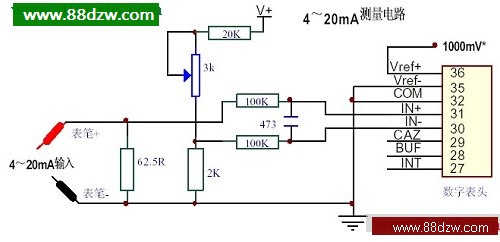

电桥输入电路的变种还可以延伸到下面的电路，这是一个把 4～20mA 电流转换为数字显示的电路。它的零点就是 4mA 而不是 0mA 。当输入零点电流为 4 mA 的时候，利用 IN- 上面建立起来的电压，抵消掉 IN+ 由于 4mA 出现的无用信号，使得数字电压表差分输入＝0,就实现了 4mA 输入时显示为 0 的要求。随着信号的继续增大，例如到了 20mA ，对数字电压表来说，相当于差分输入电流为 20-4=16mA ，这个 16mA 在 62.5R 电阻上的压降，就是数字电压表的最大输入信号。这时候，把数字电压表的基准电压调整到与 16*62.5＝1000mV 相等，显示就是 1000 个字！

应用提示：
1.数字电压表(数字面板表)的具体应用电路是何止千万的，只要掌握了一些最基本的应用，就可以举一反三地越来越熟练，熟就能生巧，就能按照您的构思去得心应手地用好它！
2.尽管数字电压表的输入阻抗可以达到 1000 兆欧姆，但是，这个阻抗仅仅是对输入信号而言的，与通常电力系统泛称的“绝缘电阻”有着天壤之别！因此，千万不能把高于芯片供电电压的任何电压输入到电路中！以免造成损失或者危险！
3.数字电压表(数字面板表)属于一种测量工具，其本身的好坏直接影响到测量结果，因此，上面所有例子中，其使用的电阻要求精度均不能低于 1% ，在分流、分压和标准电阻链中，最好能够使用 0.5% 或者 0.1% 精度的电阻。电路中使用的电容器也要求使用一种俗称为 CBB 的电容，除各别地方之外，一般是不能使用瓷介电容的。
4.不要在电路本身没有送上工作电源的时候就加上信号，这很容易损坏芯片。断掉工作电源前也必须先把信号撤掉。
5.数字电压表(数字面板表)的使用和扩展应用，还必须很好阅读产品供货商提供的说明书，千万不要急于送电使用它。
