　　图2显示的是安森美半导体NCP1351离线式LED驱动器参考设计。这参考设计的输入功率范围介于85至265 Vac之间，具有尺寸小、成本低、良好线路稳压等特性，在20 W负载具有80%的高能效，并集成了过载保护和短路保护等安全特性，最大尺寸仅为125×37×35 mm。

　　IEC1000-3-2标准设定了限制注入至交流线路中谐波的规范。就照明应用而言，如果输入功率大于25 W(C类)，这个规范就会适用。此外，即使在某些地区并不要求遵从这项IEC规范，也可能对最低功率因数提出要求。这样一来，这些应用中就需要前端PFC控制器。增加这样一个段会导致符合能效和空间等其它系统要求方面的困难，除非作出明智的选择。


　　幸运的是，安森美半导体深刻理解这些挑战，拥有创新的PFC控制器产品阵容，符合设计人员对简单、紧凑和强固解决方案的期望。安森美半导体不仅支持传统的2段式应用，也推出了数款进一步简化设计的独特解决方案，如NCP1651单段式反激控制器。

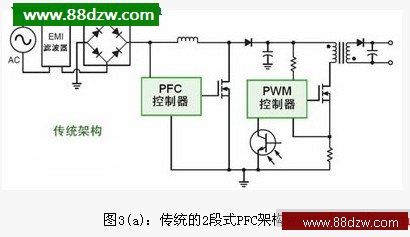

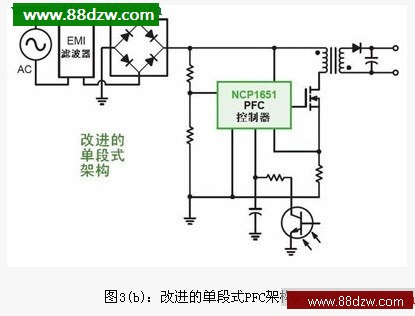

　　NCP1651在单芯片解决方案中集成了功率因数校正和转换器，带有外部FET，允许根据所需功率实现可扩展的解决方案。NCP1651具有隔离型降压功能，支持连续或不连续模式操作，并支持平均电流模式控制(ACMC)和固定频率控制，其高精度乘法器可用于降低总体谐波失真(THD)。它还具有过温关闭和外部关闭等功能。这款单段式PFC控制器适合于电子镇流器、街灯、交通信号灯和照明等应用。

　　对于输入功率介于25 W和60 W之间的LED照明应用而言，可以采用NCP1351这样的PWM控制器;对于输入功率在60 W至150 W范围而言，PWM控制器可以采用NCP1271;输入功率在150 W至300 W范围的，可以采用NCP1396这样的PWM控制器。而对于25 W至300 W的输入功率范围而言，都可以采用临界导电模式(CRM)的PFC控制器NCP1606。

　　2)宽输入范围的中等电压LED应用DC-DC电源解决方案

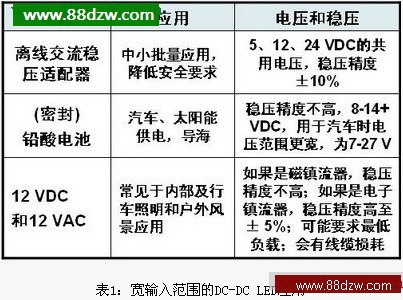

　　除了便携供电应用，还有一系列高亮度LED应用工作在8至40 VDC范围的电源，这些电源包括铅酸电池、12-36 VDC适配器、太阳能电池以及低压的12 和24 VAC交流系统。这类的照明应用众多，如活动式照明、景观和道路照明、汽车和交通照明、太阳能供电照明，以及陈列柜照明等。

　　即使目标是采用恒定电流驱动LED，首先要理解的事件就是应用的输入和输出电压变化。LED的正向电压由材料特性、结温度范围、驱动电流和制造容限决定。凭借这些信息，就可以选择恰当的线性或开关电源拓扑结构，如线性、降压、升压或降压-升压等。

　　对于输入电压小于40 V的LED应用而言，如果输出电压小于输入电压，则选择降压拓扑结构。在此基础上，再根据输出电流来进行选择。若输出电流大于1.2 A，则可采用设计用于为高亮度LED供电的1.5 A恒流开关稳压器NCP3065。这器件拥有额定值235 mV的极低反馈电压，适合对LED串的平均电流进行稳流。它拥有高至40 V的较宽输入电压范围，使其能够工作在12 Vac或12 Vdc电源。NCP3065还提供适合汽车级应用的版本—NCV3065。只需采用极少的外部元件(如MOSFET或低VCEsat开关)，NCP3065开关稳压器即可配置为降压、升压或SEPIC等拓扑结构。这使得它还能用于电流小于1.2 A的应用。对于电流小于1.2 A的应用，还可采用NCP1215+MOSFET来构成降压转换器。对于电流小于500 mA以及输入电压接近输出电压的应用而言，可以采用NUD4001这样的恒流线性驱动器。
