开关电源中的反馈控制电路现已广泛使用集成电路如SG1524(单环控制),UC1846(双环控制)等。

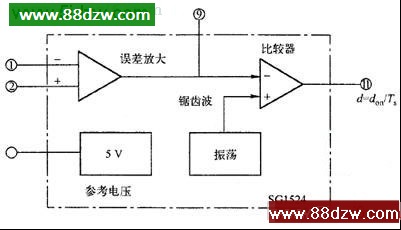

图1为集成电路SG1524的仿真模型符号。
其中,包括电压误差放大器E/A、比较器、振荡器(产生锯齿波),以及5V参考电压等。

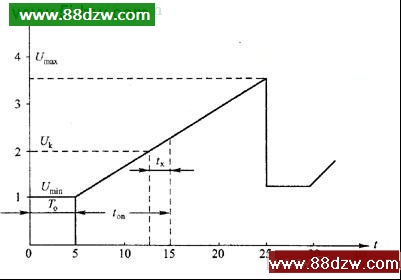

图2 为锯齿波电压波形图。
由波形可以计算导通比。
图1 集成电路561524仿真模型符号 图2 锯齿波电压波形图
式中 TO——延迟时间(如5μS)
x——开关晶体管的存储时间(如2 μS)
Umax及Umin——锯齿波峰值电压及最小电压;
Uk——控制电压(施加于比较器的输人端)。

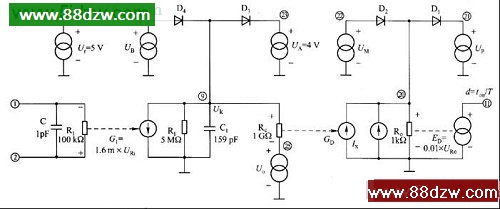

图3为SG1524的等效电路模型。它主要由两部分组成,即误差放大器和比较器,此外还有参考电压Ur=5V。
1)误差放大器
输人端①、②,输出端⑨、⑥,它由电压控制的电流源G1及电阻R1、电容C1等组成。
输人阻抗由电阻Ri=100 kΩ及电容Ci=1 pF模拟。
图3 SG1524的等效电路模型
放大器输出节点⑨(电压为Uk)由钳位电路限定电位上下限(由电压源Ua、Ub及二极管D3、D4组成)
2)比较器
放大器的输出端(节点⑨)Uk接到比较器输入端,其等效电路由三个电源组成。
(1)电压URC控制的电流源GD
