图四

　　

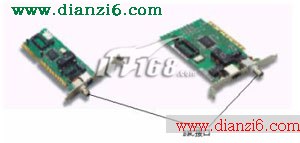

　　BNC则是专门用于与细同轴电缆连接的接口，目前提供这种接口的交换机比较少见。但在一些RJ-45以太网交换机和集线器中还提供少数BNC接口，专门用于与细同轴电缆作为传输介质的令牌网络连接。为了向大家出示BNC的真实外观，下面以BNC接口网卡向大家展示，如图5所示。
　　

　

　　

图五

　　
　　4. Console接口
　　
　　这个接口我们知道，它是用来配置交换机的，所以只有网管型交换机才有。而且还要注意，并不是所有网管型交换机都有，那是因为交换机的配置方法有多种，如通过Telnet命令行方式、Web方式、TFTP方式等。虽然理论上来说，交换机的基本配置必须通过Console（控制）端口，但有些品牌的交换机的基本配置在出厂时就已配置好了，不须要进行诸如IP地址、基本用户名之类的基本配置，所以这类网管型交换机就不用提供这个Console接口了，而且就目前来说还占多数。这类交换机通常只需要通过简单的Telnet或Java程序的Web方式进行一些高级配置即可。
　　

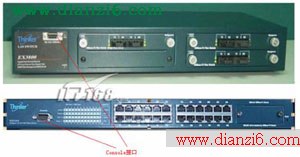

　　当然也有一些交换机还是提供了Console接口的，但要注意的是，用于交换机配置的Console端口并不是所有交换机都一样，有的采用与Cisco路由器一样的RJ-45类型Console接口，如图6所示。而有的则采用串口作为Console接口，如图7所示。
　　

　

　　

图六

　　

　

　　

图七

　　
　　从图中可以看出，两台交换机的Console端口不一样，上图中是一个“母”头9孔“D”形接口，而下图是一个“公”头9针“D”形接口。它们俗称为“DB-9”接口，但都是用进行交换机配置的。
　　

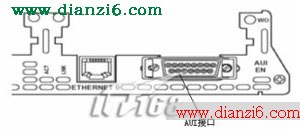

　　除了以上两种交换机Console端口外，还有一种接口也常用于交换机的配置，那就是25针的“D”形接口。
　　

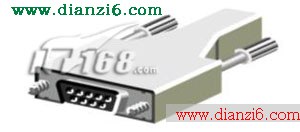

　　无论交换机采用DB-9或DB-25串行接口，还是采用RJ-45接口，在进行交换机配置时，一般都需要通过专门的Console线连接至配置用计算机（通常称作终端）的串行口，与交换机不同的Console端口相适应。Console线也分为两种，一种是串行线，即两端均为串行接口（两端均为母头或一端为公头，另一端为母头），两端可以分别插入至计算机的串口和交换机的Console端口；另一种是两端均为RJ-45接头（RJ-45-to-RJ-45）的扁平线。由于扁平线两端均为RJ-45接口，无法直接与计算机串口进行连接，因此，还必须同时使用一个如图8所示的RJ-45-to-DB-9（或RJ-45-to-DB-25）的适配器。通常情况下，在交换机的包装箱中都会随机赠送这么一条Console线和相应的DB-9或DB-25适配器的。
　　

　

　　

图八

　　
　　5. FDDI接口
　　
　　在早期的100Mbps时代，还有一种FDDI网络类型，它的中文名为“光纤分布式数据接口”，很明显它的传输介质也是光纤，其接口类型主要是SC类型。目前由于它的优势不明显，目前也基本上不见了。
