基于双向透明串口扩展技术的多参数监护仪设计方案

文章摘要：AT89C2051始终监视HOST终端发出的信息，一旦收到HOST终端发出的串口选择命令，如表1所示，立即对P3.4和P3.5引脚进行设置来控制 CD4052模拟开关选通对应通道并控制相应的LED灯以作指示。串口选择后， HOST终端需要根据AT89C2051指令执行和模拟开关切换时间延迟一定时间后再开始向对应用户设备发送数据/命令。HOST端数据发送结束则由接收端的用户设备向AT89C2051发送中断结束信号，其结束处理与数据由用户设备发送到HOST端的结束处理相同。如果同时有用户设备向 AT89C2051请求发送数据到HOST端，则优先响应HOST端的发送数据/命令请求，即HOST端的发送

基于双向透明串口扩展技术的多参数监护仪设计方案,标签：接口技术,微机原理与接口技术,http://www.88dzw.com

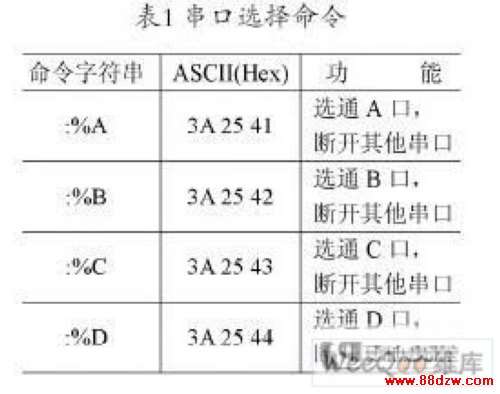

　　AT89C2051始终监视HOST终端发出的信息，一旦收到HOST终端发出的串口选择命令，如表1所示，立即对P3.4和P3.5引脚进行设置来控制 CD4052模拟开关选通对应通道并控制相应的LED灯以作指示。串口选择后， HOST终端需要根据AT89C2051指令执行和模拟开关切换时间延迟一定时间后再开始向对应用户设备发送数据/命令。HOST端数据发送结束则由接收端的用户设备向AT89C2051发送中断结束信号，其结束处理与数据由用户设备发送到HOST端的结束处理相同。如果同时有用户设备向 AT89C2051请求发送数据到HOST端，则优先响应HOST端的发送数据/命令请求，即HOST端的发送数据/命令请求的优先级最高。

　　本文在设计中将HOST端的TXD引脚连接到AT89C2051的RXD引脚，这样就可以通过AT89C2051的串口接收中断和HOST端通信， HOST端发送数据/命令时首先发送串口选择命令字，其次再发送数据/命令去控制用户设备的数据采集，例如增益大小、是否启动血压测量等命令。

　　3软件设计

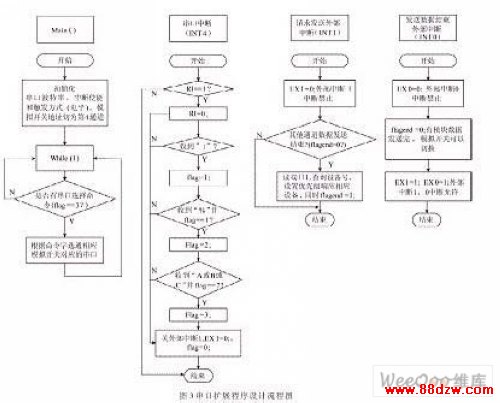

　　软件设计分为主函数、串口中断服务程序、外部中断0和1服务程序4个部分，如图3所示。

　　在很多场合需要进行串口扩展以满足系统集成多个串口设备，扩展方法很多，各有优缺点。本文提出的用单片机AT89C2051为AT91RM9200扩展串口的方案是基于单片机价格低廉、体积小，完全可以替代一般的专用接口芯片，作为真正意义上的可编程接口，实现双向通信，使串口扩展模块变得透明。这种方案使用灵活，与一般接口芯片相比对外部用户设备具有更好的适用性，经实验验证达到了设计目标。将单片机等同于普通接口芯片使用，是一种新思路，具有一定的启迪作用和实际参考价值。
