　　2.5 显示界面

　　该PROFIBUS-DP报文分析软件的程序界面包括主界面、串口配置界面、报文过滤界面、报文查询界面、数据库存储界面以及历史查询界面等。

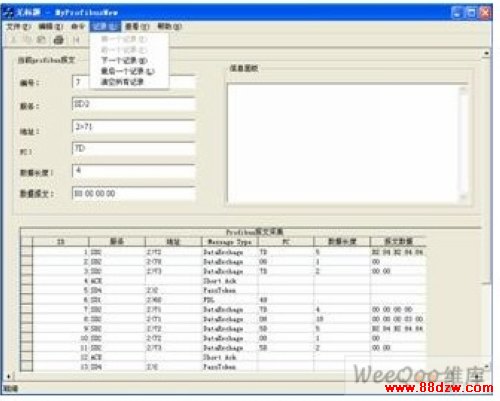

　　PROFIBUS-DP分析诊断软件的运行主界面如图6，窗口左上部分“当前profibus报文”组框内存放最近采集到的PROFIBUS-DP报文信息，并可通过工具栏上的记录移动按钮滚动察看记录；右上方“信息面板”是用来显示所有查看报文的详细信息。窗口下半部分以网格形式显示PROFIBUS-DP历史信息。

　　若需要打开串口，开始接收PROFIBUS报文信息，则可选择“命令”菜单下的“开始接收”项；若需停止接收PROFIBUS报文信息，则可选择“命令”菜单下的“停止接收”项；若需要配置串口参数，则可选择“命令”菜单下的“串口配置”项，此时将弹出“串口配置对话框”，若需清除当前所有记录，可选择“记录”菜单下的“清除所有记录项”命令，如果需要分类查看各种报文，可以选择“查看”命令菜单下的“报文查询”，此时将弹出“报文查询对话框”，可根据需要进行报文分类查看。

　　图6 软件运行主界面

　　3 结束语

　　该软件经过作者在PROFIBUS网络实验系统上的反复运行调试，结果表明该软件能够实现对几种PROFIBUS报文进行分析，能够完成采集、显示、分析、存储和查询等功能，为以后的研究开发奠定了基础，同时具有一定的实用价值。
