　　3．3参数设置连接

　　E—Link工作参数的设置和性能测试通过PC来完成。用随机提供的E—Link通信接口电缆将PC的COM串口与E_Link的J2端口相连。E—Link上的J3端口用RJ45与以太网相连。E—Link电源可以通过J1插座外供，外接电源为15 V直流电源。E一Link的参数设置和性能测试需要在PC上运行设置软件。连接方式如图2所示。

　　3．4  应用系统的连接

　　所谓应用系统连接，是指在实际应用条件下用户的串口设备通过E—Link上网方式的连接。串口设备可用RS232、。RS485、RS422及CAN总线4种方式与E—Link相连，如图3所示。

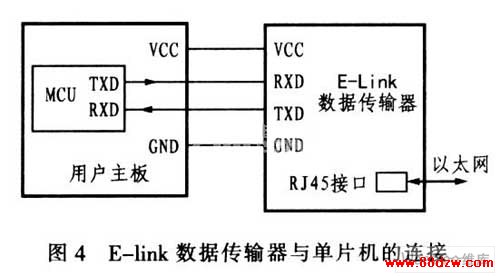

　　E_Link数据传输器还可以与单片机系统直接连接，作为单片机系统的一部分，如图4所示。

　　4  软件系统

　　4．1  软件设计

　　采用标准的TCP／IP协议．因为任何能上网的计算机都采用这一协议。如果要远程传输数据，可以利用现成的WindoWS的SOCKET函数或Linux下的网络函数直接编程，实现PC到E—Link的数据传输。

　　4．2  网络与E—Link

　　E—Link数据传输器使用的是TCP／IP协议，内部协议有TCP、UDP、IP、ARP及简单的应用层处理协议．上层软件可以使用VB、VC中的通用SOCKET函数．但是要注意选用UDP和TCP。应避免在一网段内出现相同的IP地址和物理地址。

　　从网络可以给E一Link发送二种类型的数据；一种是设置数据：一种是通过E—Link发送到串口的数据。

　　(1)设置包

　　上层可以设置E—Link的密码、板卡IP地址、网关IP地址和板卡的物理地址(密码的设置是为了保证不被篡改)。可以使用专门的串口监控程序进行设置．也可以使用Windows 9x／NT／2000提供的超级终端软件进行设置。如果网路上有DHCP服务器．可以让其自行设置。发送设置数据给E—Link，E—Link对自身进行设置,并不把数据送到串口。

　　E—Link必须初始化。初始化数据格式为设置4位密码、IP地址、网关地址和物理地址。如果未被设置，它的初始化数据在X5045中为{＼S′,＼′E′E′,E

　　′T′，′O,′K′,′O′，′O′′,′O′′，192，168,0，8,20，192，168，0，159，O,192，168,O,8，36}。

　　重新设置IP的时候,最好使用和E—Link的IP地址同一网段内的主机对其设置。比如192．168．0．XXX．设置格式如下：

　　密码设置—″SETSMM：″(7)+旧密码(4)+新密码(4)，15字节；

　　IP设置—″SETSIP：″(7)+密码(4)+新IP(4)，15字节：

　　网关设置—″SETSGT：″(7)+密码(4)+新GATE(4)，15字节；

　　物理地址设置—″SETSMA：″(7)+密码(4)+新物理地址(61，17字节。

　　下面是一个要发送的IP设置数据包(VB中)：

　　Dim IpSet(1 To 151 As Byt＼′字符串

　　IPSSet(1)=＆H53′＼′S、′

　　IoSet(2)=＆H45＼′＼′E、′

　　IpSet(31=＆H54＼′＼′′T′

　　IPSet(4)=＆H53＼′＼′S＼′

　　IpSet(5)＆ti49′＼′n

　　It,Set(6)=＆H50＼′′P′

　　IpSet(7)=＆H3A′′:′

　　＼′密码

　　IpSet(81=&H38′＼′0′

　　IpSet(9)=&H38＼′＼′O＼′

　　IpSet(10)=&H38′′0′

　　IpSet(11)=&H38＼′＼′0＼′

　　＼′IP地址

　　IpSet(12)=192

　　IpSet(13)=168
