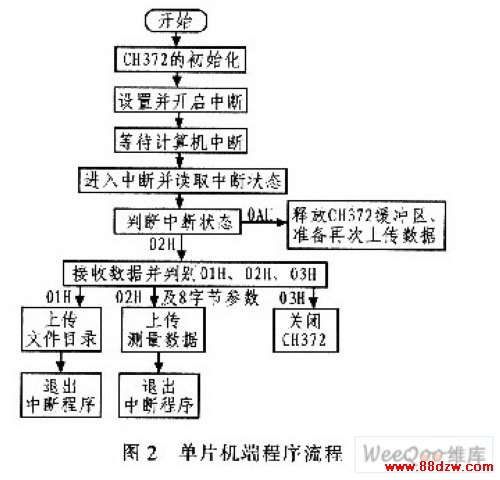

　　3．2 计算机端程序

　　CH372在计算机端提供了应用层接口，应用层接口是由CH372动态链接库DLL提供的面向功能应用的API，所有API在调用后都有操作状态返回，但不一定有应答数据。CH372动态链接库提供的API包括：设备管理API、数据传输API、中断处理API。

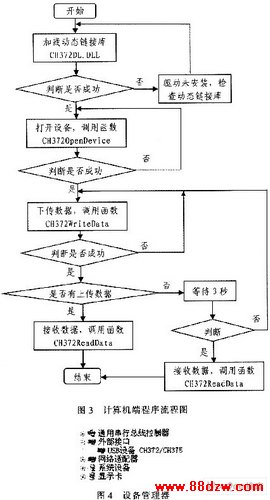

　　在计算机端采用Visual Basic(VB)编写程序，利用VisualBasic的该特性，调用CH372动态链接库DLL提供的面向功能的应用API函数编写计算机端的应用程序，其工作流程如图3所示。

　　4 试验结果

　　本文自主研发的基于CH372的USB通信技术，设计约定了3种通信模式，下面仅介绍模式2(下传02H和8字节参数)下的通信调试过程，其调试通信步骤如下：

　　1)在计算机端安装了CH372的Windows系统下的驱动CH372DRV，安装后，上位机电路板可以像U盘一样在计算机上进行热插拔。

　　2)运行上位机板USB芯片的初始化程序后，计算机端设备管理器会跳出如图4的窗口，表示芯片工作正常，计算机和上位机板就可以采用请求加问答的方式进行通信。

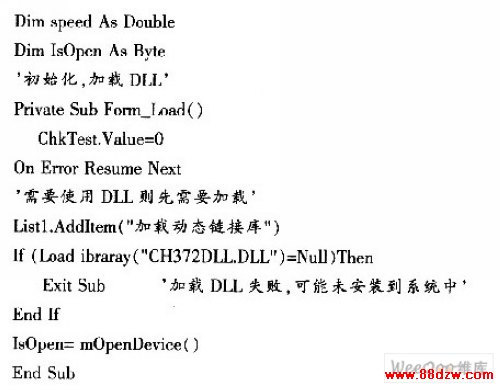

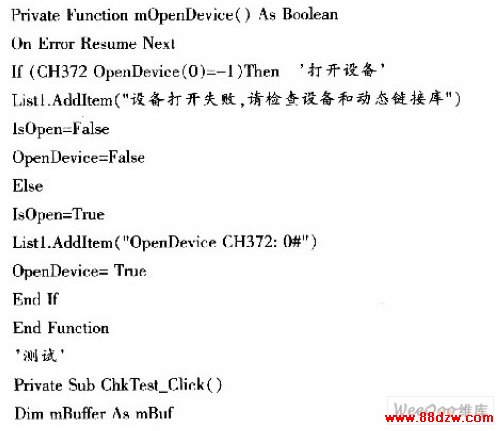

　　3)计算机运行Visual Basic平台下的程序代码如下所示，向上位机发送数据02H和参数。

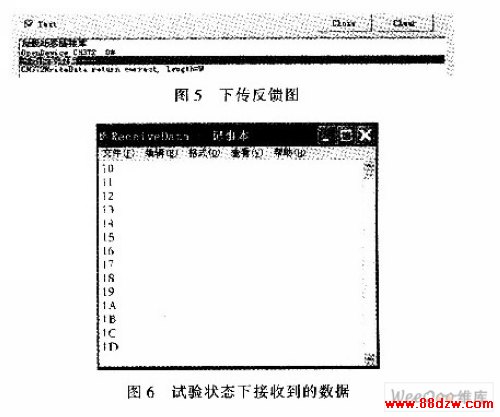

　　4)发送数据结束后，计算机跳出如图5反馈窗口，该窗口表示下传9个参数成功，单片机在接收到02H及相应的参数后，通过分析参数，确定要上传数据的存放地址、上传数据的个数，并通过CH372将数据上传至计算机。在计算机端，接收的数据放在预先设定的文件中，如图6所示，以备为计算机分析处理数据所调用。

　　5 结束语

　　本文研究了基于CH372的USB通讯技术，设计了采用CH372实现单片机与计算机连通的硬件电路，并自主开发了计算机端和单片机端的应用程序。试验表明在所设计的约定下，单片机与计算机很好地实现了数据通信，且该设计能够明显提高了系统数据传输速度，增强了数据传输的准确性和可靠性。
