基于GAL的VME总线接口电路及程序设计
[09-13 16:56:13] 来源:http://www.88dzw.com 接口定义 阅读:8316次
文章摘要:图 3 是该程序在ispLEVER5.1 中的仿真波形图。在该图中,从设备板上的Z8536 通过 将INT 拉低请求一个权限为IRQ2 的中断,译码识别代码为010。由图可见,当A[3~1]为 010 时,菊花链停止传送,否则由IACKOUT 传出。图 3 中断请求控制仿真波形4 结语目前基于上述接口电路的VME 总线I/O 接口板卡设计研制工作已完成,并已成功应用 于机舱自动化控制系统原理样机中。试运行以来稳定可靠,表明本文设计思路方法可行,电 路及程序实现达到预期目标,为VME 总线接口逻辑功能的设计与实现提供了一条途径。本文创新点:VME 总线接口电路设计方法有多种,本文利用可编程逻辑器
基于GAL的VME总线接口电路及程序设计,标签:接口技术,微机原理与接口技术,http://www.88dzw.com 图 3 是该程序在ispLEVER5.1 中的仿真波形图。在该图中,从设备板上的Z8536 通过 将INT 拉低请求一个权限为IRQ2 的中断,译码识别代码为010。由图可见,当A[3~1]为 010 时,菊花链停止传送,否则由IACKOUT 传出。

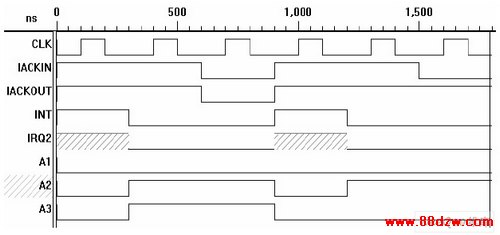

图 3 中断请求控制仿真波形
4 结语
目前基于上述接口电路的VME 总线I/O 接口板卡设计研制工作已完成,并已成功应用 于机舱自动化控制系统原理样机中。试运行以来稳定可靠,表明本文设计思路方法可行,电 路及程序实现达到预期目标,为VME 总线接口逻辑功能的设计与实现提供了一条途径。
本文创新点:VME 总线接口电路设计方法有多种,本文利用可编程逻辑器件,通过软 件手段实现VME 总线地址译码以及数据读写与中断控制逻辑,使总线接口电路得到了有效 的简化。(微计算机信息 李雄涛,吴杰长,郭朝有)
