兼顾性能、成本的高压功率半导体驱动IC应用

文章摘要：IR2277和IR22771是高速单相电流传感器接口IC，带有同步采样，可用于电机驱动方面的应用。通过一个外部并联电阻来传感电流，该电阻通过一个精密的双斜坡积分电路将模拟电压转换成一个时间间隔。该时间间隔的电平被转移，提供数字PWM输出给DSP和模数接口，而无需另外的逻辑电路。其最大吞吐率是40k采样/秒(适合于频率高达20kHz的不对称PWM调制)，20kHz上的最大延迟小于7.5μs。还有一个噪声免疫双向电平移位电路，用来避免高达50V/ns的dV/dt噪声。IR2277既有模拟也有PWM输出，而IR22771只有PWM输出。IR2214和IR22141用来驱动电源开关应用以及三相380V

兼顾性能、成本的高压功率半导体驱动IC应用,标签：接口技术,微机原理与接口技术,http://www.88dzw.com

　　IR2277和IR22771是高速单相电流传感器接口IC，带有同步采样，可用于电机驱动方面的应用。通过一个外部并联电阻来传感电流，该电阻通过一个精密的双斜坡积分电路将模拟电压转换成一个时间间隔。该时间间隔的电平被转移，提供数字PWM输出给DSP和模数接口，而无需另外的逻辑电路。其最大吞吐率是40k采样/秒(适合于频率高达20kHz的不对称PWM调制)，20kHz上的最大延迟小于7.5μs。还有一个噪声免疫双向电平移位电路，用来避免高达50V/ns的dV/dt噪声。IR2277既有模拟也有PWM输出，而IR22771只有PWM输出。

　　IR2214和IR22141用来驱动电源开关应用以及三相380VAC电路中单独的半桥电路，电流高达50A，温度高达80°C。与采用光耦的方案不一样，IR2214和IR22141门驱动在整个寿命中提供良好的稳定度，还包括参数匹配，例如用于高端和低端通道的传播延迟以及死区插入。高端的低静态电流实现了经济的和节省空间的自举电源。器件中含有IGBT上的故障反馈去饱和，当用在多相配置时自动关断IGBT。在IR2214中，含有用于高/低双端的去饱和检测以及一个内部偏置电阻，而IR22141中则包含一个额外的有源去饱和二极管偏置电路。IR2214和IR22141可以通过一个专用引脚连接在一起，来防止驱动系统的相间短路。输入和输出引脚兼容3.3V CMOS，从而简化了微处理器连接。器件采用分离的电源地和信号地引脚，可以实现发射极分路配置，简化了低端的IGBT电流传感。这两种器件的封装是SSOP-24。

　　对于家电中的电机驱动和大范围的通用逆变电路，可以将1200V HVIC设计成600V版本。详见表。

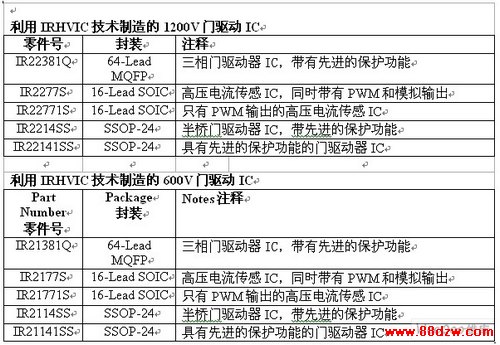

　　表：利用HVIC技术制造的高功率驱动IC系列。
