RS232接口转USB接口的通讯方法

文章摘要：从应用的观点，设备驱动必须能收发数据，可以通过使用一个虚拟化的串口或通过转化为USB 数据实现。微软提供了一个叫作USB POS的设备驱动，它允许应用程序访问USB设备时，好像它们连接到标准串口上一样。系统大致结构方框图如图1所示。2、设备要求在定义即将使用的微控制器时，必须说明一些通信要求，如:通信速率、频率、传输的数据量等。考虑到IC卡门禁考勤系统有效的通信速率，可以把转换器作为一个低速的设备使用，低速设备通信速度可以在10~100 Kb/s的范围变化。考虑到传输的数据量和传输的频率， 此系统中使用中断的传输类型，中断传输可以在2个方向进行，但不能同时进行，这种类型的传输要求在规定的时间里

RS232接口转USB接口的通讯方法,标签：接口技术,微机原理与接口技术,http://www.88dzw.com

　　从应用的观点，设备驱动必须能收发数据，可以通过使用一个虚拟化的串口或通过转化为USB 数据实现。微软提供了一个叫作USB POS的设备驱动，它允许应用程序访问USB设备时，好像它们连接到标准串口上一样。系统大致结构方框图如图1所示。

　　2、设备要求

　　在定义即将使用的微控制器时，必须说明一些通信要求，如:通信速率、频率、传输的数据量等。考虑到IC卡门禁考勤系统有效的通信速率，可以把转换器作为一个低速的设备使用，低速设备通信速度可以在10~100 Kb/s的范围变化。考虑到传输的数据量和传输的频率， 此系统中使用中断的传输类型，中断传输可以在2个方向进行，但不能同时进行，这种类型的传输要求在规定的时间里完成相当大数据量的传输任务。

　　对于转换模块，它可以用于PC机的数据收发，操作系统提供了HID驱动，允许使用中断传输模式。对于低速设备的一个事务，中断传输最大的包容量是8字节，如果需要发送大量的数据。则必须把它分割为很多事务。

　　转换模块要定义的另一个特性是所需端点数。如上所述，端点是微控制器在USB通信过程中所用来发送和接收数据的缓冲区。此系统中，该转换器定义了2个端点：一个端点(端点0)用来控制传输，另一个端点是中断输入端点，定义为发数据给PC机。

　　根据以上要求，通过研究比较现有的微控制器，考虑到如内存空间、价格和开发包等因素，我们选用Cypress家族的一种8位RISC微控制器CY7C*XX/5XX。它使用哈佛总线结构，是对较高I/O要求的低速应用设备的低价解决方案。

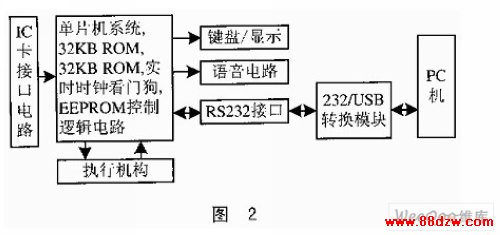

     图2为IC卡门禁考勤系统USB通信实现硬件方框原理图。

　　四、软件设计和执行

　　系统软件由6部分组成：定义描述符、设备检测和列举、端点中断服务程序、USB数据交换模块、串行口数据交换模块、USB/Serial模块接口。 下面简要描述其中部分模块程序的功能和实现思想。

　　1、描述符定义

　　描述符是数据结果或信息的格式化块，它可以使主机知道这个设备。每个描述符包含了这个设备整体的信息或者某个元素的信息。所有的USB外设必须响应对标准的USB描述符的请求。

　　该系统中使用了1个接口和2个终端(控制和中断输入)。由于受Win98的限制还不能使用中断输出终端，因此为了解决这个问题，我们通过在端点0中使用SetReport传输PC机欲送往IC卡门禁考勤设备的数据。

　　数据接收是在Output Reports中完成的。根据送往IC卡门禁考勤设备最大的数据量，系统定义为16K个8位域.发送数据给主机是在输入报告中完成的，它是8K个8位域。

　　2、设备检测和列举

　　当1个USB人机接口类(HID)设备第一次连接到总线，它将被总线供电但仍然非功能性等待1个总线复位。D-端的上拉电阻通知Hub连接上了新的设备，主机也同时知道了新连接的USB设备，并将它复位。紧跟输入包之后,主机发送1个配置包，从缺省地址0处读取设备描述符.读到描述符后，主机将分配一个新的地址给设备,并继续查询关于设备描述、配置描述、人机报告描述的信息，设备将开始对新分配的地址作出反应。根据从设备处返回的信息。主机知道了被设备支持的数据终端的数量，完成列举过程.列举结束后，Windows将把新的设备加入到控制面板的设备管理器中显示。

　　为此,在微控制器中必须写入访问描述符的代码，这样便于对主机在列举设备时发送的请求作出有效的辨识和响应.在设备方面需要创建一个INF文件，使Windows能够辨识设备,并且为设备找到其驱动。由于操作系统提供了简单的INF文件，因此，开发中只需要编写写入到微控制器中的程序。
