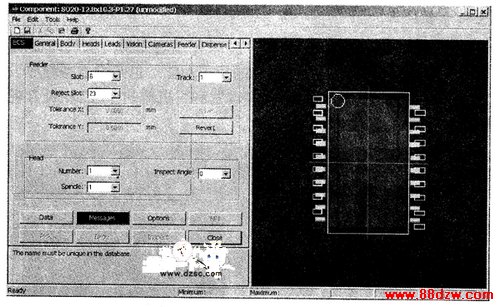

图3 增强型元件校正
①在机器上打开单个元件的数据库,单击“Tools→Enhanced Component Setup”,将会出现ECS界面,右边黑 框内为机器的元件识别相机所摄制的图像。
②设置元件所在送料器的站位号、抛料带站位号、贴片头编号、吸嘴编号和元件角度等信息。
⑧单击Pick,机器将回零后用指定的吸嘴吸取制定送料器中的元件;再单击Inspect,吸嘴将会带着元件行进到 相机上照相,在ECS界面的右边将会显示所摄制的图像。
④如果元件能够通过校正,在黑框中的上方将会显示“Component Passed”和校正的X、y、Q数据;如果元件不 能通过校正,调整元件的大小、角度、吸料位置、灯光、元件脚/球的间距、位置和大小等,直到能够通过校正 。
⑤可重复单击Inspect,以确定元件校正的X、y、Q数据是否稳定。
⑥保存校正完的数据库G
