　　（2）适当配置送料器

　　①现在越来越多的SMT厂商提供了双通道送料器来支持0402及以下的小元件贴装，这相当于将料站的数量增加了 一倍，减少了换料的次数和贴片头移动的距离，从而提高了生产效率。图5是环球仪器的双通道送料器的其中一 款，DL－60，8 mm，0201双通道高精度金送料器。

　图5 双通道送料器

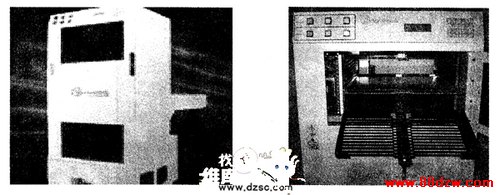

　　②对于需要贴装大量芯片（如计算机内存条）和需要用到异型薄壁件的代工生产商，应使用直接送料的送料器 以提高产量和生产效率，例如，贴手机屏蔽盖。由于屏蔽盖的不规则性（如图7所示），使得代工生产商无法采 用标准的JEDEC料盘，同时由于生产特殊的料盘成本不菲，越来越多的代工生产商采用了低成本的包装，亦随即 采用真空吸朔料盘包装。在这种情况下，采用标准IC供应台便无法满足生产的需要，这时候便需要使用接拖盘送 料器，如卡西欧的YCM－TF30F、FUJI的M/L单元、松下的DT40S－20和环球的DPTF等。下面为环球的DPTF（Direct  Pick Tray Feeder），如图6所示。

　图6 接拖盘送料器

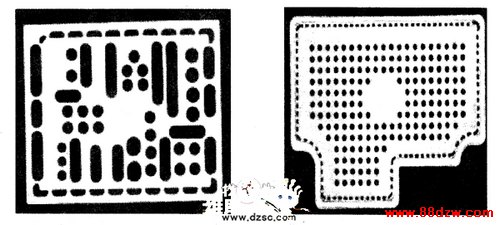

　　手机屏蔽盖列举，如图7所示。

图7 手机屏蔽盖

　　简单介绍如下：

　　它拥有两个料架，在其中一个料架工作时，可对另外的料架进行换料操作，以实现换料不停机。每个料架有14 个托盘，每个托盘能容纳1或2个料盘，能预设定达28种不同IC料，支持标准JEDEC料盘。对于JEDEC料盘包装，用 户写好程序后，需要对特定的料进行位置校对，之后操作员便只需按设定方位将JEDEC料盘放入指定托盘即可。 对于真空吸料盘包装的料盘，除了需要校对以外，可能还需要设计特定的制具辅助夹紧。

　　（3）设备维护保养

　　需要注意的是，应按照具体的贴片机特点来编制一套适合自己的维护保养方案，因为不同的设备制造商的贴片 机之间存在较大的区别，而且同一设备制造商的不同贴片机之间也有较大的区别，高速机、中速机和多功能机的 维护保养方案需要区别对待。

　　另外，在实际的生产中发现，许多小规模贴片机生产商因生产任务紧而忽视了设备的

　　维护保养，结果造成设备在保修期后的高故障率，故障停机时间的增加也制约了产量，这便加大了贴片机生产商 的成本，应引起注意。下面以卷式送料器校正工作站为列进行简单介绍：

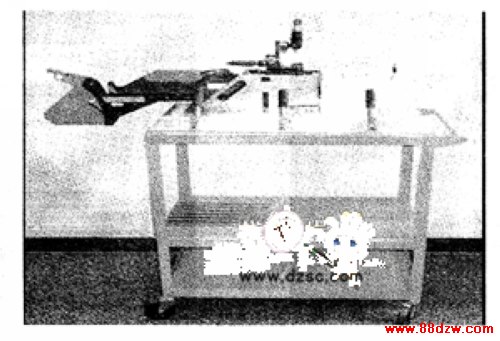

　　由于送料器是贴片机的后勤通道，使用频率非常之高，因而需要定期校正，而送料器校正工作站则是它的后勤 保障。在实际应用中，不同的设备制造商采用不同的校正流程，其中大部份设备制造商都提供送料器校正工作站 以便于客户的现场维修，有少数设备制造商要求将送料器送回公司校正，这其实会造成用户的不便。这里以环球 仪器的送料器校正工作站照片为参考，如图8所示。

　图8 送料器校正工作站

　　它是定期校正环球送料器的标准工具，适用于所有环球的电动和气动送料器，简单，易用，功能强大。对于 0201和01005这类小元件，需要选配适当的显微镜配件以配合校正之用。

　　3．生产人员的配置与管理

　　人是生产活动的主宰，适当的配置管理的重要性是不言而喻的。

　　（1）生产人员的配置
