　　图5 贴装修正0201元件分布

　　当标准元件贴装完毕后，运行贴装检验程序，并指定贴片机的配置和标准元件的型号。机器的下视相机将先识别玻璃基板上的6个基准点来确定玻璃基板的位置，然后再识别每一个玻璃标准片上对角的两个基准点或0201元件的对角。通过计算每个标准元件上两个点的位置，可以得到这个标准元件的贴装位置X和y方向的偏差和角度的偏差，如图6所示。

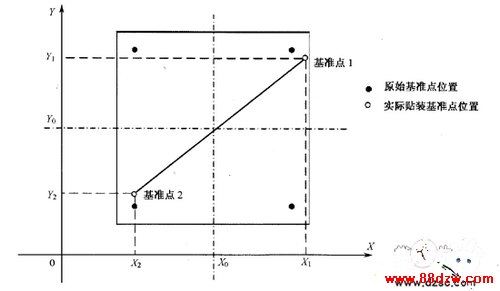

　　图6 玻璃标准元件的偏差计算

　　对于同一个贴装轴，在同一个方向上所贴的两个标准元件偏差的平均值就是这个贴装轴在这个方向上的偏差。在所有的标准元件的位置检验完后，软件将会自动计算，将各贴装轴的偏差补偿到贴装轴的参数当中。
