印制电路板的印制图案要宽而短

文章摘要：印制电路板图上的印制导线是将敷铜板需要的铜箔保存下来，构成连接元器件的导线，本书将这种印制导线称为印制图案。由于电源电路是一种功率电路，因此，主要需根据电路的工作电流决定印制图案的宽度。通常，1mm宽的印制图案允许通过的有效电流可估算为IA。对于电流变化较小的直流电源等，可直接由其确定印制图案的宽度，然而，对于开关电源等电流变化较大与电流峰值较高的电路，则需要进行计算。由于开关电源的电流是不连续的，电流的有效值比其平均值大，因此，印制图案的宽度要根据电流有效值来确定。例如，图所示的电流波形的有效值IRMS（A）为（a）实际波形；（b）近似波形图 不连续的电流波形式中，IP为电流峰值（A）；TO

印制电路板的印制图案要宽而短,标签：pcb培训,pcb是什么,pcb软件,http://www.88dzw.com

　　印制电路板图上的印制导线是将敷铜板需要的铜箔保存下来，构成连接元器件的导线，本书将这种印制导线称为印制图案。由于电源电路是一种功率电路，因此，主要需根据电路的工作电流决定印制图案的宽度。通常，1mm宽的印制图案允许通过的有效电流可估算为IA。对于电流变化较小的直流电源等，可直接由其确定印制图案的宽度，然而，对于开关电源等电流变化较大与电流峰值较高的电路，则需要进行计算。由于开关电源的电流是不连续的，电流的有效值比其平均值大，因此，印制图案的宽度要根据电流有效值来确定。例如，图所示的电流波形的有效值IRMS（A）为

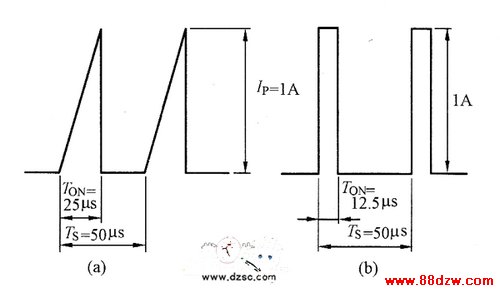

　　（a）实际波形；（b）近似波形

　　图 不连续的电流波形

　　式中，IP为电流峰值（A）；TON为导通时间（s）；Ts为开关周期（s）。

　　将IP＝IA，TON＝25μS，Ts＝50μs等值代入式（5 －1），计算出IRMS＝0.5A，因此，印制图案的宽度需要0.5mm以上。

　　在印制图案不能印制足够宽的情况下，需要选择厚铜箔。1mm宽的印制图案允许通过1A的有效电流是指在铜箔厚为35μm条件下，而功率电路铜箔的厚度多为75μm以上，这时，对于1mm宽的印制图案允许通过的有效电流大致为2A。
