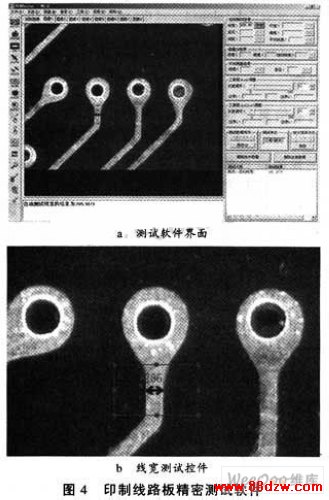

　　图4为印制线路板精密测试软件界面及线宽测试控件，测试线宽时只需将测试控件拖动到待测位置，线宽两侧会自动显示边缘信息，点击测量按钮后测试结果会自动标注在测试图像上(图中标注到微米单位)。

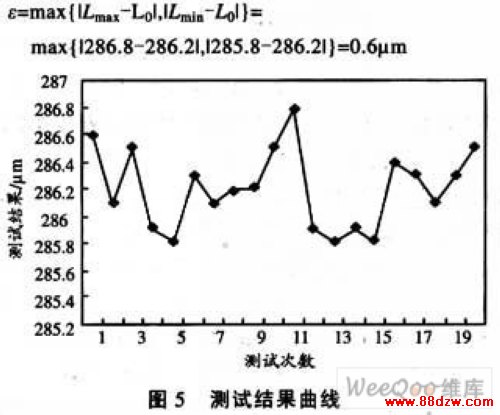

　　试验测试倍率为4倍、单位为μm、视野为6mm×4mm，对图4b中的导线宽度进行测量，测试结果如图5。经分析，该导线实际宽度为L0=286.2μm，测试数值为最大宽度Lmax=286.8μm，最小宽度Lmin=285.8μm，则测量系统的误差为：

　　将图像识别技术应用于印制线路板的精密测量，试验结果表明该系统具有较高的测试精度(0.6μm)，可满足印制线路板的高精度测量。
