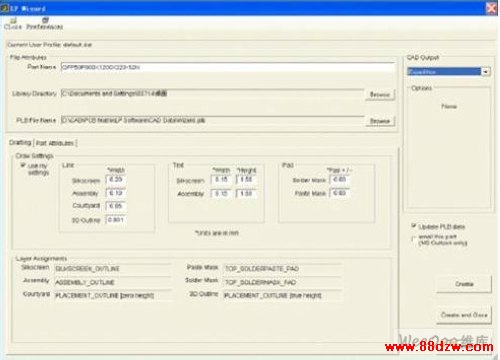

　　然后使用向导，就可以导出不同软件工具格式的库文件了，并且自动根据软件工具的类型添加相应的焊盘图形层数。

　　下面图示为制作BGA焊盘图形的示例：

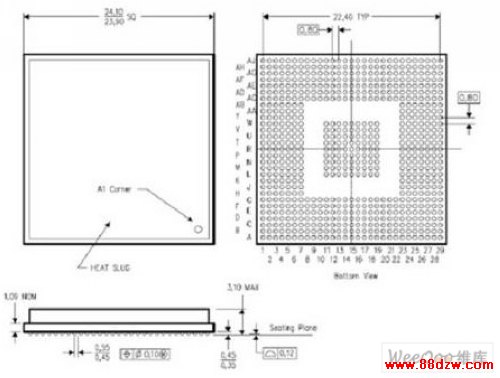

　　下图为BGA的器件资料。

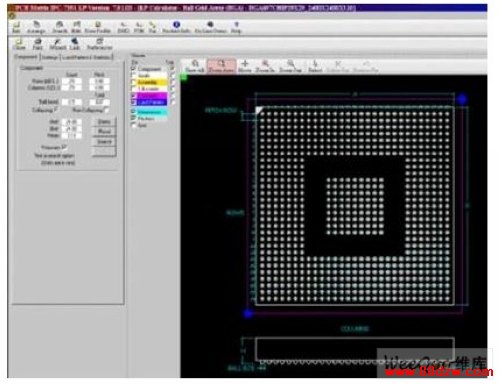

　　下图为完成的BGA焊盘图形，完成只需要1分钟时间，并且保证正确。

　　（2）PTH计算器

　　点击软件“PTH计算器”图标，就进入PTH计算器模式，在该模式下可以自动计算通孔器件通孔焊盘尺寸。

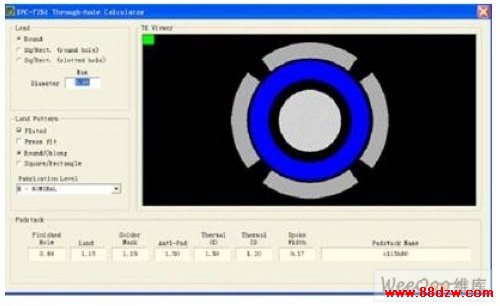

　　在这里只要提供器件引脚的形状和尺寸，以及器件的安装环境，就可以自动得出通孔的尺寸，包括完成孔径、焊盘尺寸、阻焊尺寸、隔离焊盘、热焊盘尺寸等，并且自动命名。

　　4、结束语

　　综上所述， 使用IPC-7351 LP软件可以快速、准确地设计出焊盘图形，焊盘图形符合IPC-7351标准，其命名符合IPC-7351A标准。并且可以导出所有EDA软件工具的格式。
