PLC在雷达监控中的应用

文章摘要： 大型雷达监测系统的监控特点是监测点多、控制更复杂，因此通信网的构建非常重要，一般选用网络模块提高数据传输速率，以满足大量监测信息的传输。图2是某大型雷达的监控系统架构图。其中，左边一排监测设备为发射机阵列监控，由监控总汇1（用一PLC机箱）来汇总所有发射机的监测状态，并分发对发射机的控制命令，它们的通信接口可选用485、CAN、网络总线来实现。右边的一排监测设备为接收机阵列，由监控总汇2（用一PLC机箱）来汇总所有接收机的监测状态、并分发对接收机的控制命令，它们的通信选用485、CAN。对信号处理、定时、DDS、光纤 、数据处理等的监控可直

PLC在雷达监控中的应用,标签：嵌入式系统开发,嵌入式开发,http://www.88dzw.com

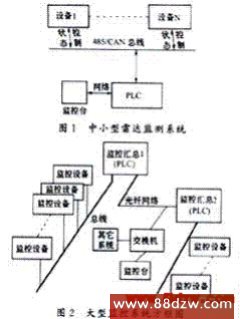

　　大型雷达监测系统的监控特点是监测点多、控制更复杂，因此通信网的构建非常重要，一般选用网络模块提高数据传输速率，以满足大量监测信息的传输。图2是某大型雷达的监控系统架构图。其中，左边一排监测设备为发射机阵列监控，由监控总汇1（用一PLC机箱）来汇总所有发射机的监测状态，并分发对发射机的控制命令，它们的通信接口可选用485、CAN、网络总线来实现。右边的一排监测设备为接收机阵列，由监控总汇2（用一PLC机箱）来汇总所有接收机的监测状态、并分发对接收机的控制命令，它们的通信选用485、CAN。对信号处理、定时、DDS、光纤 、数据处理等的监控可直接通过网络来实现，在图中用其它系统表示，不一一列出。
    上述系统的构建可用PLC产品，监控设备一般选用I－7000系列带RS－485总线的模块。I－7000系列产品是一单独的模块、不需要插入PLC插箱内，有模拟I/O、数字I/O可选。监控总汇选用I－8000系列监控插箱及I－8000系列插卡，I－8000系列插卡有并口模块（高速A/D、D/A 、高速数字I/O）、串口模块。其它系统的监控信息可通过网络接口直接送至监控台。
3 结束语
　　雷达监控自动化的实现方式是多种多样的，用PLC产品可以减少用户的工作量，而且产品的可靠性很高、通用性强、数据传输易于实现，是雷达系统监控的较佳选择。
