LED控制装置标准中主要性能要求的解析
[09-13 16:32:00] 来源:http://www.88dzw.com 信息显示与光电技术 阅读:8308次
文章摘要:图4 控制输出电流的LED控制装置试验电路3、容性负载的要求LED控制装置,除了按输出电压或电流来分类外,在性能方面,还具有两类情况,一类是仅具有单一驱动LED的功能,另一类是除了具有驱动LED的功能外,还具有接收电脑控制信号端口和/或具有控制LED变色、闪动、亮暗交替等功能,即LED控制装置内本身具有设定的灯光逻辑变化的电路。LED控制装置的外接控制端口或输出端口,如果在开机或接通电路时,外接电路中具有电容器(这里也可以理解成从LED控制装置连接到LED的导线之间或者导线与所穿金属管之间的分布电容),由于电容接通时其两端电压不能突变而可能产生的浪涌电流的特性,会明显干扰控制装置的正常工作,
LED控制装置标准中主要性能要求的解析,标签:显示及光电,光电显示技术,http://www.88dzw.com图4 控制输出电流的LED控制装置试验电路
3、容性负载的要求
LED控制装置,除了按输出电压或电流来分类外,在性能方面,还具有两类情况,一类是仅具有单一驱动LED的功能,另一类是除了具有驱动LED的功能外,还具有接收电脑控制信号端口和/或具有控制LED变色、闪动、亮暗交替等功能,即LED控制装置内本身具有设定的灯光逻辑变化的电路。
LED控制装置的外接控制端口或输出端口,如果在开机或接通电路时,外接电路中具有电容器(这里也可以理解成从LED控制装置连接到LED的导线之间或者导线与所穿金属管之间的分布电容),由于电容接通时其两端电压不能突变而可能产生的浪涌电流的特性,会明显干扰控制装置的正常工作,影响逻辑电路的运行,甚至使控制装置内的异常状态(过流或防短路)保护电路动作。从而使控制装置不能正常工作。本条款的设定就是要求LED控制装置在接入容性负载或容性控制件时仍应保持良好的工作特性。
对于LED控制装置,除了整体式(控制装置和LED做成不可拆开的一体式结构)并且能看清其负载不具有电容性特征外,其它的LED控制装置都应通过本条试验。试验线路见图5.

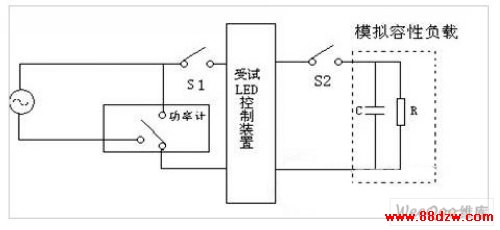

图5 连接容性负载的启动过程和工作时连接容性负载过程试验
该试验电路中模拟电容负载中的电阻的确定要求如下:
对于控制输出电压的控制装置
(无感电阻)
控制输出电流的控制装置
(无感电阻)
该试验电路中模拟容性负载的电容的确定要求如下:
对于包含逻辑电路的控制输出电压的控制装置
式中A为该控制装置的最大输出电流(安培)。
对于包含逻辑电路的控制输出电流的控制装置
对于不包含逻辑电路的控制输出电压的控制装置
式中A为该控制装置的最大输出电流(安培)。
对于不包含逻辑电路的控制输出电流的控制装置
(1)启动过程试验
先闭合S2,把电源电压调整到控制装置的额定值,再闭合S1,从功率计上读出相应的功率,以证明此状态下控制装置未转入保护状态。如果输入电压是一个范围,则应保证在该范围内试验时,控制装置能正常工作而不转入保护状态,否则为不符合。
(2)工作过程试验
先开启S2,再闭合S1,在额定电压闭合S2,从功率计上应读出相应的功率,以证明此状态下控制装置未转入保护状态。如果输入电压是一个范围,也应在这一范围内保证工作时连接容性负载不转入保护状态。否则为不符合。
