　　10、光的亮度或强度取决于施加电流的大小。电流越大，光的亮度就越高。

　　四、OLED的分类

　　以下是几种OLED：被动矩阵OLED、 主动矩阵OLED、透明OLED、顶部发光OLED、可折叠OLED、白光OLED等。

　　每一种OLED都有其独特的用途。接下来，我们会逐一讨论这几种OLED。首先是被动矩阵和主动矩阵OLED。

　　被动矩阵OLED（PMOLED）

被动矩阵OLED结构

　　PMOLED具有阴极带、有机层以及阳极带。阳极带与阴极带相互垂直。阴极与阳极的交叉点形成像素，也就是发光的部位。外部电路向选取的阴极带与阳极带施加电流，从而决定哪些像素发光，哪些不发光。此外，每个像素的亮度与施加电流的大小成正比。

　　PMOLED易于制造，但其耗电量大于其他类型的OLED，这主要是因为它需要外部电路的缘故。PMOLED用来显示文本和图标时效率最高，适于制作小屏幕（对角线2-3英寸），例如人们在移动电话、掌上型电脑 以及MP3播放器上经常能见到的那种。即便存在一个外部电路，被动矩阵OLED的耗电量还是要小于这些设备当前采用的LCD。

　　主动矩阵OLED（AMOLED）

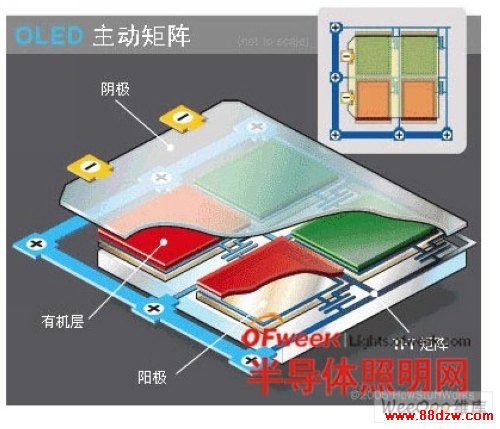

主动矩阵OLED结构

　　AMOLED具有完整的阴极层、有机分子层以及阳极层，但阳极层覆盖着一个薄膜晶体管（TFT）阵列，形成一个矩阵。TFT阵列本身就是一个电路，能决定哪些像素发光，进而决定图像的构成。

　　AMOLED的耗电量低于PMOLED，这是因为TFT阵列所需电量要少于外部电路，因而AMOLED适合用于大型显示屏。AMOLED还具有更高的刷新率，适于显示视频。AMOLED的最佳用途是电脑显示器、大屏幕电视以及电子告示牌或看板。

　　透明OLED

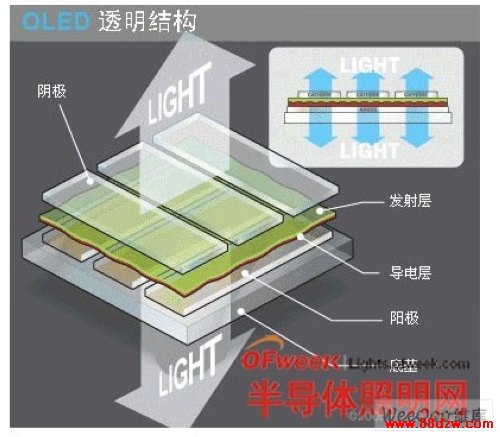

透明OLED结构

　　透明OLED只具有透明的组件（基层、阳极、阴极），并且在不发光时的透明度最高可达基层透明度的85%。当透明OLED显示器通电时，光线可以双向通过。透明OLED显示器既可采用被动矩阵，也可采用主动矩阵。这项技术可以用来制作多在飞机上使用的平视显示器。

　　顶部发光OLED

　　顶部发光OLED具有不透明或反射性的基层。它们最适于采用主动矩阵设计。生产商可以利用顶部发光OLED显示器制作智能卡。

顶部发光OLED结构

　　可折叠OLED

　　可折叠OLED的基层由柔韧性很好的金属箔或塑料制成。可折叠OLED重量很轻，非常耐用。它们可用于诸如移动电话和掌上型电脑等设备，能够有效降低设备破损率，而设备破损是退货和维修的一大诱因。将来，可折叠OLED有可能会被缝合到纤维中，制成一种很“智能”的衣服，举例来说，未来的野外生存服可将电脑芯片、移动电话、GPS接收器和OLED显示器通通集成起来，缝合在衣物里面。

　　白光OLED

　　白光OLED所发白光的亮度、均衡度和能效都要高于日光灯发出的白光。白光OLED同时具备白炽灯照明的真彩特性。我们可以将OLED制成大面积薄片状，因此OLED可以取代目前家庭和建筑物使用的日光灯。将来，使用OLED有望降低照明所需的能耗。
