在RGB显示器中生成一致的LED亮度(图),标签:显示及光电,光电显示技术,http://www.88dzw.com图1 点校正前的 LED亮度与正向电流直方图

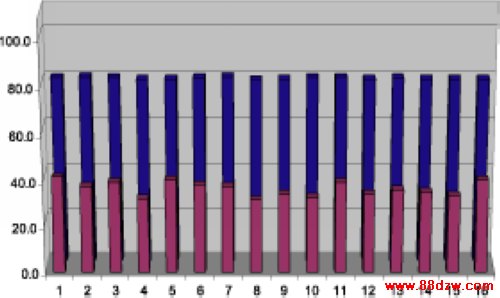

图2 点校正后的LED亮度与正向电流直方图
用下式可计算出每个LED的点校正值。
其中DCproduction为生产时所需的点校正值,Lbaseline为所需的亮度水平,而Linitial则是在最大电流上测得的亮度。
先将计算得到的点校正值四舍五入为最接近的小数,然后再将原始亮度乘以新的点校正系数,即得到更新后的LED亮度值。
在计算并存储每个LED的点校正数据后,即可将LED驱动器编程为其最大电流,以使LED驱动器自动调整供给每个LED的电流,这便产生了如图2所示的直方图。如果将点校正数据编程至TLC5940芯片的EEPROM中,则当面板每次开机时即可加载点校正数据,而且会一直保留至面板下一次被再校准为止。
对于室内或室外工业用视频显示器,例如广告牌及大屏幕显示器等,光有静态调整(即校准后保持不变,直到手动调整为止)还不够。这种面板调整是显示器日常维护程序中的一部分。而新兴市场应用则对此提出了更大的挑战。随着该技术进入到消费电子产品及家庭中,又如何来控制并调整LED随时间的改变呢?
尽管这种发展仍处于初级阶段,但现在已有一些显示器采用了此项技术。索尼40英寸Qualia 005面板及三星46英寸的LNR460D面板,均推出了采用基于LED背光的LCD电视。与流行想法相悖的是,这两种电视显示器中的二极管并不“白”,而是通过控制及混合RGB LED来产生“可调的”白光。与传统灯泡相比,LED背光拥有很多优势:更高的功率效率、更少的运动画面拖影、更宽的色彩频谱(在某些情况下大于105% NTSC)、更长的使用寿命及可调的色温等,其画面质量非常高。尽管在亮度变化方面电视机工程师遇到了和传统面板制造者一样的挑战,他们还必须着重考虑温度变化问题,因为电视背光应用对LED亮度随温度变化的改变很敏感。此外,电视机仅当其背光性质被调整为满足每位消费者起居室各不相同的环境照明条件时,才能达到其最佳显示质量。再加上消费应用的特点,便向人们提出了对动态亮度调整的需求。
为创造这种动态调整环路,需要使用几个测量LED温度及亮度变化的内部传感器,以及测量环境条件改变的外部传感器。以其最基本的形式,控制环路以这些传感器采集数据,并将这些数据输入至处理器中开始,然后处理器再对这些数据进行评估,并向TLC5940等LED驱动器芯片提供智能校正功能。此外,处理器还通过结合原始工厂校准点校正值与新的动态数据来产生更新后的点校正数据。
还用前面的示例,假如环境亮度表测得仅需70%的满亮度或56mcd的环境照明条件,则处理器会算出新的44.8的环境光点校正值。如果由于温度上升而使LED亮度下降10%,则处理器会计算71.1的温度点校正值。结合所有这三种点校正值来产生新的点校正数据,即可对这三种亮度变化进行补偿。
