（5）液晶显示电路

液晶显示电路具有1个片内振荡器，振荡频率独立于VDD。振荡器的输出信号用于电压转换和液晶显示的定时产生电路，定时产生电路一些信号用于液晶的显示。液晶显示的时钟信号是通过振荡时钟产生的，这一时钟信号为行计数器和显示数据锁存器提供了时钟信号。片内RAM的行地址与液晶显示时钟信号同步产生，并且132位的显示数据根据显示时钟信号同步锁存到显示数据锁存电路中。把显示数据从锁存电路中读出送到液晶驱动器中的操作完全独立于单片机向DDRAM中读写数据的操作。

（6）供电电路

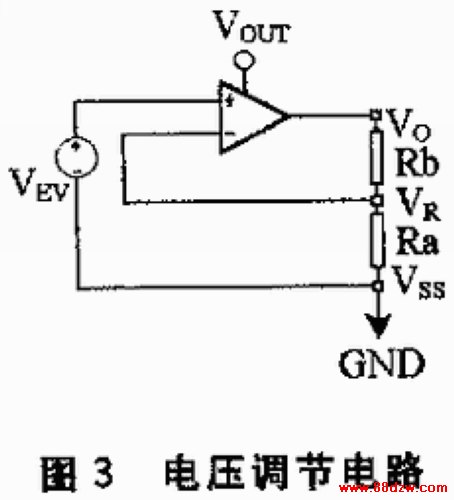

供电电路为低功率消耗的液晶驱动电路在最少的电路元件的情况下，提供必要的驱动电路的电压。供电电路包括：电压转换电路、电压调节电路、电压跟随电路。这些电路只在对主显示系统操作和供电控制指令操作时才有效。电压转换电路的输出电压（VOUT）可以调节为2～5倍的电源电压（VDD）。电压调节电路如图3所示，该电路在使用VDD供电的情况下，通过计算可以得出输出电压Vo的值。

方程1：V0=（1+Rb/Ra）VEV

方程2：VEV=[1-(63-α)/300]VREF

在温度为25℃时，VREF=2V。

α可通过指令设置。设α=63，则VEV=2V。通过指令设置R2、R1、R0（见表2）得出（1+Rb/Ra）。设（1+Rb/Ra）=5.29，这样计算出Vo=10.5V。

使用时可以测量Vo来确定与计算是否相符。此外还有复位电路，实现液晶的复位操作。

二、指令系统

KS0713液晶模块具有24个指令控制字。通过控制进行液晶初始条件的设置以及各种运行条件选择。指令控制字如表2所列。

三.KS0713液晶模块的应用

在研制的心叫图机中采用了KS0713液晶模块，用于显示单和心电波形。在心电图机中可以采用89C51或ADμC812等单片机作为液晶的微控制器。通过单片机采集和处理心电数据，输出给液晶显示。

1.硬件电路连接

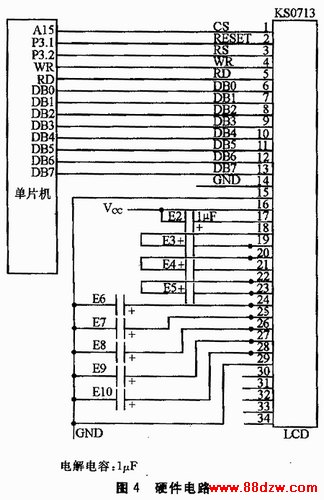

硬件电路连接如图4所示。

2.汉字菜单显示

菜单主要由汉字组成，可通过汉字字库将每个汉字转换为16×16点阵共32个十六进制的数据送液显示。每个汉字的数据分别对应一个数据表，程序可通过查表方式显示汉字。液晶初始化的程序如下：

MOV P2，#7FH ；选中液晶

CLR RS

CLR RESET ；液晶复位

SETB RESET

；= = = = = = = = = = ;液晶初始化

MOV R2，#17 ；R2控制字计数指针

MOV R3，#0 ；R3显示数据指针

MOV DPTR，#TABLE

CMNW：MOV A，R3 ；送初始化液晶控制字

MOVC A，@A+DPTR

MOVX @R0，A

INC R3

DJNZ R2，CONW

TABLE：DB 0E2H，0AFH，81H，3FH 初始液晶的控制字
