大屏幕LED点阵显示系统

文章摘要：通信部分的上位机软件采用Visual Basic(简称VB)编程，使用VB提供具有强大功能的通信控件MSCOMM，该控件可对串口状态及串口通信的信息格式和协议进行设置，直接利用PC机的串口发送数据。为实现单片机与PC机的可靠通信，须保证双方具有相同的数据格式和波特率。该软件的使用比较简单，如图7所示。使用时可以先用Microsoft Word处理好需要显示的内容（注意页面设置的宽度跟LED显示屏的宽度应该相同），然后选择编辑菜单里面的全选命令和复制命令，然后运行LED显示下载软件V1.1。在界面中选择“来自剪贴板”按钮，需要下载显示的内容即可在右边的预览框中显示，检查无误后选择合适的波特率和连

大屏幕LED点阵显示系统,标签：显示及光电,光电显示技术,http://www.88dzw.com

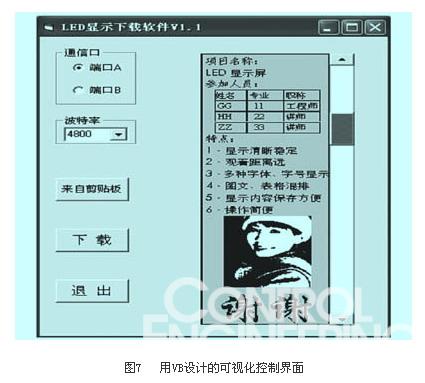

　　通信部分的上位机软件采用Visual Basic(简称VB)编程，使用VB提供具有强大功能的通信控件MSCOMM，该控件可对串口状态及串口通信的信息格式和协议进行设置，直接利用PC机的串口发送数据。为实现单片机与PC机的可靠通信，须保证双方具有相同的数据格式和波特率。该软件的使用比较简单，如图7所示。使用时可以先用Microsoft Word处理好需要显示的内容（注意页面设置的宽度跟LED显示屏的宽度应该相同），然后选择编辑菜单里面的全选命令和复制命令，然后运行LED显示下载软件V1.1。在界面中选择“来自剪贴板”按钮，需要下载显示的内容即可在右边的预览框中显示，检查无误后选择合适的波特率和连接的串行通信口，按下“下载”按钮，即可下载到显示屏上显示。需要修改或要显示新的内容时重复上述操作即可完成。使用起来非常方便。

　　5  结束语

　　本文设计的点阵LED显示屏控制系统以AT89S51单片机为基础，采用静态RAM作为数据存储器，利用串行接口实现与PC机的数据传输。可实现汉字、字符及数字等内容的显示。可以随时更新显示的内容。使用起来非常方便。在系统设计中还兼顾了单片机的抗干扰能力，有效地提高了系统运行的可靠性。可直接运用于实际场合。　　
