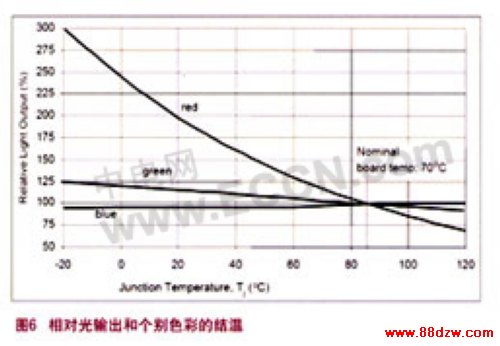

温度效应是另一个需要考虑的因素。对于CCFL和白光LED而言，可以通过驱动更大或更小的电流来补偿由温度变化引起的光强变化。RGB LED则要麻烦一些。蓝光的温度系数为正，而红光和绿光的温度系数虽然都为负，但是却并不相同，见图6。粗略的方法是用温度传感器来监视光源，并决定用多大的电流来驱动各种颜色。图5还对由温度波动引起的变化进行了补偿。

用 光反馈环路驱动RGB LED串的方法如图5所示。基于电感器的升压转换器 - EL7801 - 驱动串行和并行RGB LED串。EL7900是一款光学光电传感器，可以感应光信号，并能将其转换成电信号。电信号被反馈到EL7801控制器上，以便通过LED来进行 电流调 整。采用了3-位环形计数器实现的独特调制技巧，从而省却了昂贵的RGB光学传感器。电路可以保证流明（亮度）和白点（色温）不会随着时间的流逝以及温度的波动而发生变化。

每 种颜色都以时钟CLK确定的速度，按顺序打开。见图5中的3-位环形计数器时序图。第一个时钟周期内，只有PHASE_RED很高，而PHASE_GREEN和PHASE_BLUE则很低。因此，晶体管Q6接通，来让电流流过红光LED串；晶体管Q3接通，来让电流流过EL7900光传感器的输出回路（它的电流输出IOUT跟红光LED的光学输出成正比）。注意：PHASE_RED过程中，只有红光。通过可变电阻R7（其阻值跟红光强度成反比）来调节红光强度。电阻越小，红光流明越高，因为EL7801控制器会通过红光LED来增加电流，从而可以在FB处的电压达到额定值100mV之前增加红光强度。

在第二个时钟周期内，只有PHASE_GREEN很高，断开Q3和Q6，并切断红光LED。在这个阶段，Q2和Q5都是接通的。光传感器只能感应到绿光，并且利用绿光LED来开始另一个闭环操作。

第三个周期只闭合蓝光LED上的环路。注意：光传感器一次只能转换一种彩色光，而其他色彩则断开。这种调制方法避免了RGB传感器的使用。

在极低的时钟速率下，人们一次就只能看到一种颜色。在较高的时钟速率下，我们可以看到恒定的白光，因为人眼是自然的积分器。整个周期类似于一个由原色组成的色环。旋转速率低时，人眼可以分别看到红色、绿色和蓝色；旋转速率高时，人眼将颜色整合到一起，就只能看到白色轮盘了。
