基于MiniGUI的机车显示终端图形用户界面研究,标签:显示及光电,光电显示技术,http://www.88dzw.com②MiniCUI的配置文件,即/usr/local/etc/MiniGUI.cfg文件。
③MiniGUI所使用的资源文件,即usr/local/lib/minigui/res。
这样,就将裁减后的文件移植到目标机上。
基于MiniGUI的图形用户界面设计与开发
机车车载显示终端的图形用户界面主要完成数据的显示、查询和用户输入等功能,在设计上要求简单实用、操作方便。
MiniGUI是一种基于线程的窗口系统,界面控制线程和应用逻辑可以用不同的线程来完成,且线程相互之间通过消息来完成数据传递。MiniGUI使用消息驱动作为应用程序的创建架构,主窗口可以单独属于一个线程,也可以附属于其它主窗口。
本文将机车车载显示终端正常状态下的显示界面设定为主窗口,MiniGUI为每个主窗口建立单独的消息队列,在该主窗口基础上派生出的其它主窗口、对话框及其控件均使用同一消息队列。在主函数MiniGUIMain中创建并显示主窗口,同时建立窗口结构与窗口过程的联系,然后从窗口管理器中获取、翻译并分发消息,而窗口过程则负责处理各个窗口的消息。消息可以有许多种类型,不同类型的消息可以完成不同的处理,如MSG_PAINT消息的处理通常用来绘制窗口,而MSG_CLOSE消息的处理则用来完成应用的结束。需要说明的是,也可以在MiniGUIMain函数中建立其它应用线程。综合上述过程,得出主界面设计流程图如图2所示。

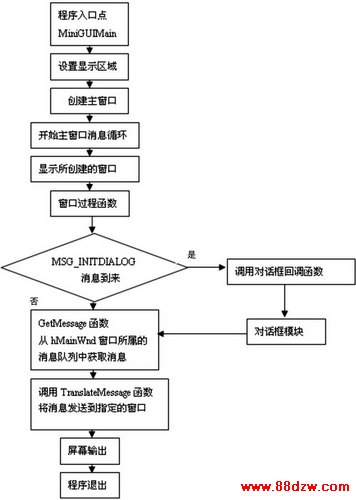

图2 主界面设计流程图
设计完成的显示终端主界面如图3所示。

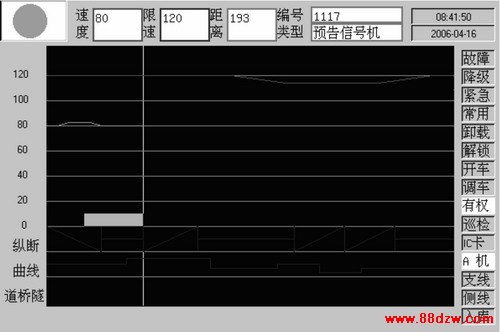

图3 机车车载显示终端主界面
在主界面中可以实现的工作主要包括:
(1) 刷新数据显示:需要刷新的数据包括速度、限速、信号机编号和类型、距信号机距离、时间等;
(2) 刷新状态指示显示:包括当前色灯以及屏幕右边的各种状态指示;
(3) 刷新图形显示:根据当前的数据,画出前方4km和后方1km的速度、限速曲线以及平纵断面和道桥隧等。
(4) 机车位置显示:主界面左侧约1/5处有一条垂直分割线,表示此处为当前机车位置。机车由一个蓝色图标表示。
其它图形用户界面设计中,主要利用面向对象的方法,采用对话框模板来进行界面编程。该模板中定义了对话框本身的一些属性,比如位置和大小,同时还定义了对话框中所有控件的初始信息,包括位置、大小、风格等。
结语
本文给出了机车显示终端的总体设计方案,针对目前基于DOS的机车显示终端图形用户界面开发难度大的状况,研究并开发了基于MiniGUI的机车显示终端图形用户界面,为新一代的机车显示终端软件开发提供了一种新思路和技术尝试。■
