　　4．消防联动控制

　　当接收到来自触发器件的火灾报警信号时，能自动或手动启动相关消防设备及显示其状态的设备，称为消防联动控制。主要包括火灾报警控制器，自动灭火系统的控制装置，室内消火栓系统的控制装置，防烟排烟系统及空调通风系统的控制装置，常开防火门、防火卷帘的控制装置，电梯回降控制装置，以及火灾应急广播，火灾警报装置，火灾应急照明与疏散指示标志的控制装置等十类控制装置中的部分或全部。消防控制设备一般设置在消防控制中心，以便于实行集中统一控制。也有的消防控制设备设置在被控消防设备所在现场，但其动作信号必须返回消防控制室，实行集中与分散相结合的控制方式。

　　5．电源

　　主要电源应采用消防电源，备用电源采用蓄电池。系统电源除为火灾报警控制器供电外，还为与系统相关的消防联动控制等供电。

　　三、火灾自动报警系统的分类与功能

　　国外的火灾报警控制器产品只讲容量大小，没有区域与集中之分。我国的总线制火灾报警控制器产品正处于区域、集中、通用三种形式并存时期。下面按照区域、集中和控制中心三种基本报警系统形式进行说明。

　　通常，区域报警系统宜用于二级保护对象，集中报警系统宜用于一、二级保护对象，控制中心报警系统宜用于特级、一级保护对象。在工程设计中，对某一特定的保护对象采取何种报警系统，要根据保护对象的具体情况合理确定。

1．区域报警系统

　　区域报警系统是由区域火灾报警控制器、火灾探测器、手动火灾报警按钮及火灾警报装置等组成的火灾自动报警系统，其组成框图如下图所示。

区域报警控制系统

　　区域报警控制器往往是第一级监控报警装置。在大型高层建筑中，它一般安装在各楼层；在小型建筑群中，它一般在划定的警戒区域内的一个固定位置。

　　此外，在集中报警系统和控制中心报警系统中，区域火灾报警控制器也是必不可少的设备。采用区域报警系统应注意的问题如下所述。

• ① 单独使用的区域报警系统，一个报警区域宜设置一台区域火灾报警控制器，必要时可使用两台。如果需要设置的区域火灾报警控制器超过两台，应当考虑采用集中报警控制系统。
• ② 当用一台区域火灾报警控制器警戒多个楼层时，为了在火灾探测器报警后，管理人员能及时、准确地到达报警地点，迅速采取扑救措施，应在每个楼层的楼梯口处或消防电梯前室等明显的地方设置识别着火楼层的灯光显示装置。
• ③ 区域火灾报警控制器应设置在有人值班的房间或场所。如果确有困难，应安装在楼层走道、车间等公共场所或经常有值班人员管理巡逻的地方。

　　2．集中报警系统

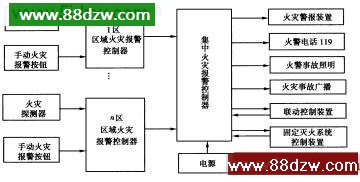

　　集中报警系统是由集中火灾报警控制器、区域火灾报警控制器、火灾探测器、手动火灾报警按钮及火灾警报装置等组成的功能较复杂的火灾自动报警系统，其功能如下图所示。

集中报警控制系统

　　集中报警系统一般是区域报警控制器的上位控制器，它是整个建筑消防系统的总监控设备，一般安装在大型建筑物的消防控制中心，功能比区域报警控制器更加齐全。集中报警控制器也可以直接接收火灾探测器的报警信号。

　　集中报警系统通常用于功能较多的建筑物，如高层宾馆、饭店等场合。这时，集中火灾报警控制器应设置在有专人值班的消防控制室或值班室内，区域火灾报警控制器设置在各层的服务台处。系统设备的布置应注意以下问题。

• ① 集中火灾报警控制器的输入、输出信号线，要通过控制器上的接线端子连接，不得将导线直接接到控制器上。输入、输出信号线的接线端子上应有明显的标记和编号，以便于线路的检查、维修和更换。
• ② 集中火灾报警控制器应设置在有专人值班的房间或消防控制室。控制室的值班人员应当经过当地公安消防部门的培训后，持证上岗。
• ③ 集中火灾报警控制器所连接的区域火灾报警控制器应当满足区域火灾报警控制器的要求。
