    采用压缩空气法，选择和使用适当的压缩空气流量（17-42.5m3/h）是非常重要的，对于3"的主管，压缩空气流量可能需要212m3/h、对于4"的主管，压缩空气流量可能需要424m3/h。压缩空气压力不要超过0.35Mpa（如图3）、最好采用压力调节阀以防止压力过高，若采用空气体积大、压力低的压缩空气，可消除一些潜在的隐患。不要试图用高压力、低容量的压缩空气来排空水，这非常危险。

 （图3）         （图4）

    注意：即使灌溉系统能承受1.0MPa的水压力，但在相同压力的空气作用下系统就会遭到破坏，因为空气的粘滞度比水的粘滞度小许多，能产生更大的威胁。
    设计上，需要预留压缩空气入口，一般采用在主管路上安装快速连接阀（如雨鸟P33、图4）、手动闸阀或预留一些三通接口，这些预留口应紧挨着工程水源处。安装以后请及时检测一下安装情况和连接情况。使用压缩空气法时，采用定时器操作比手动操作安全，假如系统有定时器，请根据其提供的操作步骤进行。
    1、在自动控制系统中使用压缩空气排空
    注意：操作人员应配带保护眼镜，系统工作过程中请远离埋设管路、安装有喷头或电磁阀的地方，确保人身安全。
    首先关闭系统主阀，通过控制器设置循环，开启各站电磁阀，减少主管路水压力，持续一段时间，利于水的排泄和空气的充分进入管路。连接压缩机与主管路的连接，注意调节阀门，使压缩空气压力不要超过0.35MPa。
    打开压缩机，持续增加空气流量直到所有的喷头升起，压缩空气的流量或体积取决于管路的长短和喷头的数量。注意：每个轮灌区持续的时间不要超过2分钟，因为压缩空气持续的热量有可能破坏管路和喷头的传动机构（主要为水润滑和冷却）。在空气压缩系统关闭以前一定不能关闭控制器。为了确保排空，可重复操作，直到喷头喷出的是雾汽（如图5）。
    减少热破坏的方法：可以适当延长压缩机与灌溉系统之间连接管的距离，以便降低压缩空气温度；每个轮灌区排空以后，稍休息一段时间。注意：以后的轮灌区工作时间应小于第一轮灌区，因为主管路系统已在第一次排空。

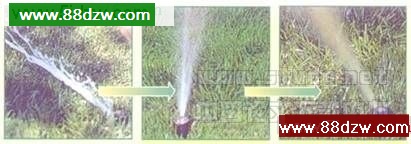

                 （图5）

　左上：压缩空气开始时，管道水从喷头溢出时的情景
  中：压缩进行时，水、气混合物从喷头排除时的情景
  右：压缩后期，大部分气体从喷头排除时的情景

2、在手动控制系统中使用压缩空气排空
    使用这种方法是仅当系统里没有安装自动控制系统。
    首先关闭系统主阀，手动开启某站阀门，减少主管路水压力，持续一段时间。连接压缩机与主管路的连接，注意调节阀门，使压缩空气压力不要超过0.35MPa。
    打开压缩机，持续增加空气流量直到所有的喷头升起，每个轮灌区持续的时间不要超过2分钟，为了确保排空，可重复操作，直到喷头喷出雾汽。2分钟后，关闭压缩机，让压缩空气从管路和储气罐里彻底散开。在关闭刚排空轮灌区前，请先打开另外一组轮灌区（需要排空的），重复上述步骤。

四、采用管道外包裹防冻材料
    主要适合南方温暖、湿润地区，这个地区一般不会出现冰冻天气或可能出现过典型冰冻，但持续的时间较短。
    对于主阀、电磁阀、泄水阀应该做防冻的保护工作，安装在冻土层以下或安装室内作防冻保护（如包裹防冻层等）。地埋管路系统一般不用排水，因为安装时一般都在冻土层以下。对于地面上的管路系统，采用包裹防冻材料或在低洼地设置排水阀。
