LA76810机芯亮、色度电路的原理与维修

文章摘要： 色通道出现故障主要体现在无彩色上。机器出现无彩色，可以从以下五个方面检查：(1)首先检查机器的软件设置是否正常，例如SUB COLOR(副色度)项、SUB．TINT(色调)项、C KILL OFF(消色)项等；(2)LA768lO 43、31脚5V电源供电是否正常；(3)LA76810 38脚外围元件Z201是否正常；(4)LA76810 39脚外围元件C207、R207、C208、R205、R206、36脚外围元件C201是否正常；(5)如果以上检查没有发现问题，那么可以试换LA76810了。关于本机有的台有彩色，有的台无彩色的处理方法是：断开LA76810 39脚外接的2M电阻，再

LA76810机芯亮、色度电路的原理与维修,标签：电视机电路,电路设计,http://www.88dzw.com
    色通道出现故障主要体现在无彩色上。机器出现无彩色，可以从以下五个方面检查：(1)首先检查机器的软件设置是否正常，例如SUB COLOR(副色度)项、SUB．TINT(色调)项、C KILL OFF(消色)项等；(2)LA768lO 43、31脚5V电源供电是否正常；(3)LA76810 38脚外围元件Z201是否正常；(4)LA76810 39脚外围元件C207、R207、C208、R205、R206、36脚外围元件C201是否正常；(5)如果以上检查没有发现问题，那么可以试换LA76810了。关于本机有的台有彩色，有的台无彩色的处理方法是：断开LA76810 39脚外接的2M电阻，再将机器进入I2c总线状态，把C KILL OFF项由0设置为l即可，具体处理方法可以参考本刊2002年2期12页上的文章。
    表5列出亮色电路常见故障现象与故障点。

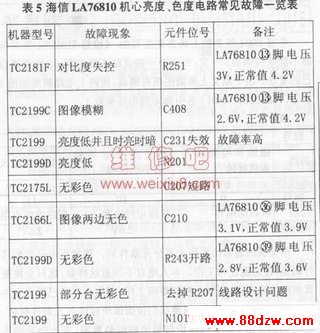

    表5海信LA76810机心亮度、色度电路常见故障一览表
