康佳LC-TM2008液晶彩电视频解码电路
[10-10 20:39:48] 来源:http://www.88dzw.com 电视机电路 阅读:8182次
文章摘要: 从模拟板上N1010⑨脚输出的视频信号经XS6010⑩脚→数字处理板(4/lO图)上的XS301(10)脚→L301、R306、R307分压,取UR307经C310加到N301的(20)脚。此外,还从Av板上XS620→数字处理板XS302(5)引入AV的视频信号,经L304、R314、R310分压,取R3lO上的成分,又经C316加到N301的(16)脚;还从AV板上引入Y、c信号经XS302③、①脚,又各自经R309、R308及R312、R311分压。然后分别经c307、C320加到N301有(18)、(14)脚。 N301(SAA7114H)是一块受I2C总线控制的内部包含有
康佳LC-TM2008液晶彩电视频解码电路,标签:电视机电路,电路设计,http://www.88dzw.com从模拟板上N1010⑨脚输出的视频信号经XS6010⑩脚→数字处理板(4/lO图)上的XS301(10)脚→L301、R306、R307分压,取UR307经C310加到N301的(20)脚。此外,还从Av板上XS620→数字处理板XS302(5)引入AV的视频信号,经L304、R314、R310分压,取R3lO上的成分,又经C316加到N301的(16)脚;还从AV板上引入Y、c信号经XS302③、①脚,又各自经R309、R308及R312、R311分压。然后分别经c307、C320加到N301有(18)、(14)脚。

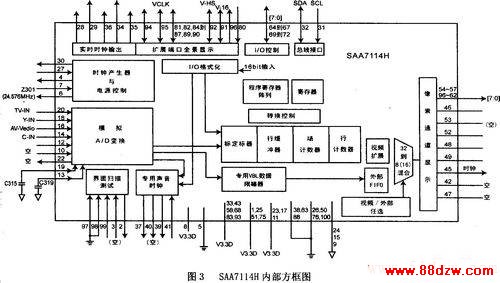

N301(SAA7114H)是一块受I2C总线控制的内部包含有自适应PAL/NTsc双梳状滤波器、VBI限幅器和高性能换算的PAL/NTSC/SECAM三制式视频信号解码器(是一种数字解码器),其内部方框组成如图3所示。
图3内部框图中可以看出,它与以往常见的解码IC不同。从(20)、(18)、(16)、(14)脚输入Tv/Av视频信号。首先进行模数转换,变成数字信号后即进入自适应梳状滤波器,然后进行数字解码和专用vBL数据限流以及行、场处理,其(31)、(32)脚、是I2C总线的串行时钟/串行数据输入,⑦、⑥脚外接晶体(z301)24.576MHz与内部时钟产生器电路构成基准时钟。其⑩脚是时钟输出,(54)~(57),(59)~(62)脚是视频数据输出,(91)、(92)是场/行同步信号输出(参见4/10图电原理图)。
