经整流后的脉冲直流电压通过压敏电阻RT802向滤波电容C809充电，由C809平滑滤波后得到约300V左右的直流电压，向开关稳压电路部分供电。

4、开关电源的启动

经整流滤波所得到的约300V脉冲直流电压从开关变压器T8031脚输入，一路经1~4绕组加到大功率场效应开关管V840漏（D）极，另一路经1~2脚绕组并通过R823加到N8118脚，向其内部提供启动电压。在N8118脚内部电路的作用下，对N8111脚外接电容C819、C819A进行充电；当1脚电压上升至10.5V以上时，N811内部振荡电路被启动，6脚输出脉宽较窄的开关脉冲，加到开关管V840 G极，V840开始微导通。

V840微导通后，开关变压器T803初级1~4绕组有电流流过，在互感绕组6~7绕组上将产生互感脉冲。该脉冲从T8037脚输出，经R824、R847加到N8114脚内部过零检测电路。该电路检测到4脚有连续的脉冲输入时，N811内部逻辑电路发出指令，控制6脚输出连续的脉冲信号，开关电源被启动。

5、电源的二次供电

电源启动后，开关管开始导通，在开关变压器T8031~4绕组将有电流流过，在互感绕组5~6绕组上将产生一互感电压。该电压从5脚输出，经R831限流、VD819整流、C820滤波，再经以V811、VD811等组成的电子稳压系统稳压，从V811e极输出14.9V左右的稳定直流电压，再经V812向N8111脚提供稳定的持续电压。此时，启动电阻R823不再为N811提供电压，即使R823开路，N811也依然能正常工作。

6、稳压控制环路

（1）稳压控制电路概述

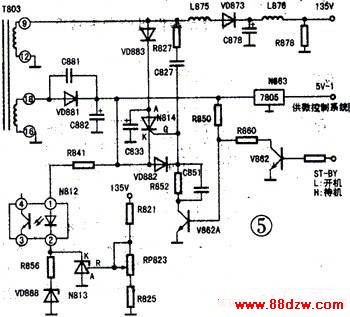

    稳压控制电路的作用是使开关电源的输出电压保持稳定。本开关电源稳压控制电路由RP823、N813（TL431——、N812及N8113脚内部电路构成。与其他彩电开关电源相比，本电源无复杂的误差比较放大电路，取而代之的是特殊器件N813（TL431）。由于TL431首次亮相彩电开关电源，所以，这里我们有必要认识一下TL431。

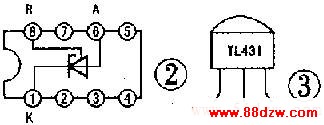

TL431是一种可调的精密稳压集成电路，该集成电路有三只引脚，分别用A、K、R表示。其中A表示阳极，K表示阴极，R表示参考极。TL431内部由12只晶体管构成中，其温度系数极小，外型封装有双列8脚直插式（如图2所示）和单列3脚直插式（如图3，类似三极管）两种，本开关电源采用如图3所示封装的TL431。

TL431的特性如下：
