　　快闪与CPU间的信号通道保持畅通是控制系统是否正常工作的关键。一个通道有故障，控制系统将停止工作。

　　（3）数字板的IIC总线控制流程

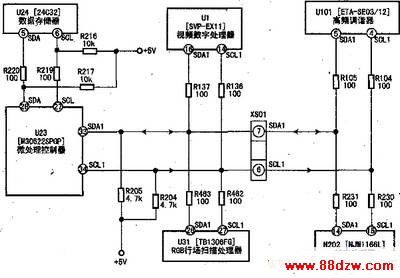

    本机型有两路IIC总线输入/输出端口：一路从微处理控制器1323③、⑤脚输出SDA/SCL串行总线与数据存储器U24（24C32）⑤、⑥脚连接，完成各种数据的交换传输；另一路从33、34脚输出SDA1/SCL1串行总线与视频数字处理器U1 16、14脚连接、与RGB视频行场扫描处理器U31（TB1306FG）26、27脚连接，同时通过排插XS01⑦、⑥脚分别同主板电路N20214、15脚、高频头U101⑤、④脚连接，在U23的控制指挥下完成各种数据的交换传输。附图所示为康佳P29ST281数字板IIC总线控制流程图。
