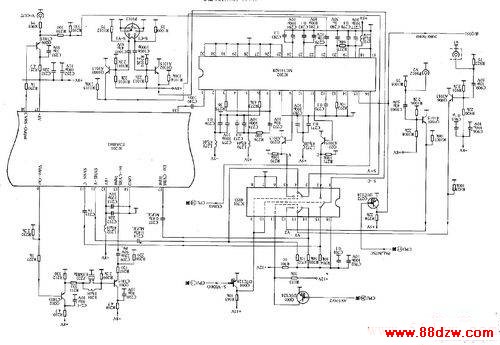

　　当选择S端子信号时，CPU的（11）脚为低电平，Q004截止，使4053的（9）、（10）脚为高电平，4053的（4）脚（Y信号输出脚）、（15）脚（C信号输出脚）分别和4053的输出（3）、（1）脚接通，输出的Y、C信号分别加到TDA8841的（11）脚（亮度信号输入）和（10）脚（色度信号输入）。

　　当选择机内Y/C信号时，CPU的（11）脚为高电平，Q004导通，使405 3的（9）、（10）脚为低电平，4053的（4）脚（Y信号输出脚）、（15）脚（C信号输出脚）分别和4053的输出（5）、（2）脚接通，输出的Y、C信号分别加到TDA8841的（11）脚（亮度信号输入）和（10）脚（色度信号输入）。

　　（3）TDA8841内信号选择切换电路。

　　提示与引导  从以上分析可知，TDA8841的输入信号有以下几种：一是（13）脚输入的内视频信号；二是（17）脚输入的AV1/AV2外视频信号；三是（11）脚输入的S端子或Y/C分离电路输出的Y信号；四是（10）脚输入的S端子或Y/C分离电路输出的C信号。

　　在TDA8841内部；不同信号源的切换通过IIC总线控制CVBS切换开关控制，选接一路进入CVBS／Y/C切换开关，再由用户菜单设定“数码滤波”开或关，从而决定视频信号的走向。

　　当选定“数码滤波”关时，CVBS信号直接进入TDA8841内部的色度带通滤波器和色度陷波器，以取得分离了的色度与亮度信号，再次返回CVBS/ Y/C切换开关，进入后面的处理电路。

　　当选定“数码滤波”开时，CVBS信号返回CVBS切换开关从（38）脚输出，送入Y/C分离电路MC141628。分离的Y、C信号进入电子开关4053的（5）、（2）脚，与来自加在（3）、（1）脚的S端子外接Y、C输入信号进行切换选择，从4053的（4）、（15）脚输出，进入TDA8841的（11）、（10）脚，再经TDA8841内CVBS/Y/C切换丌关，到达后面的信号处理电路。

　　2.Y/C分离和视频切换电路维修精要
　　
　　Y/C分离及视频切换电路出现故障主要会造成AV1/AV2切换不正常，或S端子输入信号无图故障。检修时，一是用示波器测量Y/C分离电路各输入、输出端波形是否正常；二是用万用表测量Y/C分离电路控制电压是否正常。
